液壓破碎錘釺杆展示：

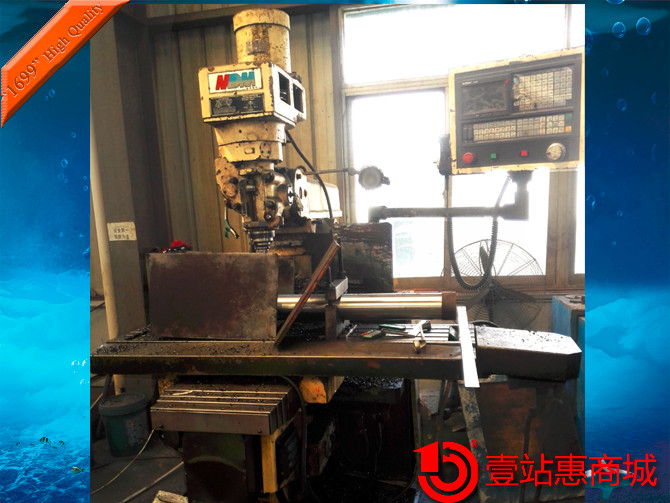

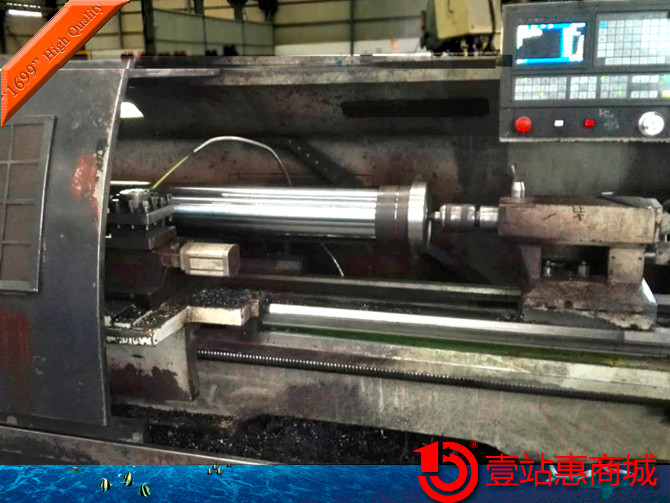

機械加工簡要展示

釺杆原材料簡要展示

                                         質保手冊簡要版
偏打問題

       破碎錘鋼釺內(nèi)外襯套、活塞等配件老化、磨損較嚴重後，通(tōng)常會(huì)使鋼釺安裝後，不能保持正确的工作(zuò)位置，導緻活塞和(hé)鋼釺被打擊部位工作(zuò)時(shí)不完全接觸，産生(shēng)偏打現象。破碎錘操作(zuò)員應該注意對破碎錘的日常維護并及時(shí)更換磨損老化的配件。另外，破碎錘" href="/">破碎錘操作(zuò)時(shí)人(rén)為(wèi)偏打嚴重時(shí)也會(huì)出現類似問題。由于配件老化或者人(rén)為(wèi)原因造成的偏打恕不接受索賠。

打擊部位破損問題（一）

    當原材料強度不足或破碎錘活塞和(hé) 鋼釺間(jiān)存在顆粒雜質時(shí)，會(huì)發生(shēng)以下現象，此現象不是一次性短(duǎn)時(shí)間(jiān)産生(shēng)的，錘內(nèi)小(xiǎo)顆粒雜質出現在活塞和(hé)鋼釺頂部之間(jiān)，使的鋼釺頂部出現細微破碎裂，經過多(duō)次 打擊後碎裂部位蔓延，形成此類現象。使用者應時(shí)刻注意作(zuò)業情況，防止情況惡化，不要給破碎錘帶來(lái)不必要的損害，提早發現問題，防大(dà)患于未然。此類情況使用 小(xiǎo)于150MM可(kě)以賠償；150-250MM，可(kě)以賠償一半；超過250MM不能接受索賠。

打擊部位破損（二）

    材料本身存在細微龜裂情況時(shí)，會(huì)發生(shēng)如圖現象。尤其是活塞打擊力較大(dà)時(shí)，鋼釺被打擊部位會(huì)被瞬間(jiān)擊碎，這時(shí)操作(zuò)者應及時(shí)發現問題，若繼續使用，留在破碎錘內(nèi)部的鋼釺碎塊會(huì)使活塞受損，此類問題屬于原材料問題，可(kě)以得(de)到賠償。

空(kōng)打問題

這種現象操作(zuò)者空(kōng)打或者偏打時(shí)出現問題較多(duō)，是操作(zuò)者使用不熟練或注意力不集中而産生(shēng)的後果，應及時(shí)發現問題，并自行(xíng)将破損處打磨光滑。否則掉下來(lái) 的鐵(tiě)塊有(yǒu)可(kě)能沿着鋼釺與破碎錘內(nèi)套的縫隙上(shàng)遊，直到活塞與鋼釺相撞部位，導緻鋼釺被擊打部位與活塞雙損。此類情況恕不接受索賠要求。

鋼釺扁鞘處斷裂

    原材料本身存在不穩定的雜質等情況時(shí)，在鋼釺表面可(kě)能會(huì)存在肉眼不可(kě)見的細微裂紋。經過熱處理(lǐ)後，這種裂紋的危害在鋼釺使用時(shí)會(huì)立即表現出來(lái)。往往這種原因形成的斷裂非常齊整，猶如切割一般，出現此類情況可(kě)以得(de)到賠償。

原材料缺陷

材料內(nèi)部有(yǒu)壞點，煉鋼時(shí)真空(kōng)脫氣不理(lǐ)想，導緻材料內(nèi)部有(yǒu)氣泡。這種材料在熱處理(lǐ)後沿着氣體(tǐ)所在點發生(shēng)龜裂現象，導緻鋼釺使用者容易産生(shēng)斷裂。裂面猶如切割般水(shuǐ)平。這種情況屬于材料不良，可(kě)以得(de)到賠償。

杠杆作(zuò)業（一）

       鋼釺斷成兩半時(shí)，兩塊各有(yǒu)凹凸面，且斷裂面有(yǒu)明(míng)顯的沿破碎起點産生(shēng)的裂紋。這是破碎錘操作(zuò)者不規範地杠杆作(zuò)業，斜角度作(zuò)業，以及牽拉作(zuò)業所引起，鋼 釺在與物體(tǐ)或破碎錘的鄰接面受到巨大(dà)側面應力，這已大(dà)大(dà)超過鋼釺所能承受的應力範圍。這種斷裂面方向往往與扁鞘方向一緻，此種情況恕不接受理(lǐ)賠，操作(zuò)者應 規範操作(zuò)。

杠杆作(zuò)業（二）

    鋼釺成三塊，三塊中兩塊面都是凹面，中間(jiān)為(wèi)不規則的三角形狀。這是使用時(shí)，在鋼釺已深入到物體(tǐ)中，再前後擺動，鋼釺在與物體(tǐ)或破碎錘的鄰接面受到巨 大(dà)應力，所産生(shēng)的斷裂，這已超過鋼釺所能承受的應力範圍，斷面方向應與扁鞘方向一緻，此類問題恕不接受索賠，操作(zuò)者需引起注意。

尖部破損

    鋼釺尖部硬度較高(gāo)，在剛開(kāi)始使用時(shí)，不宜使用大(dà)的打擊力，或者直接在硬度過大(dà)的岩石等地方操作(zuò)，新鋼釺操作(zuò)前預先用較小(xiǎo)的打擊力預熱一段時(shí)間(jiān)，使鋼 釺适應工作(zuò)條件後。再進行(xíng)正常操作(zuò)。像人(rén)做(zuò)運動一樣。這樣會(huì)使鋼釺發揮其更佳的狀态。另外，在進行(xíng)鋼筋混凝土結構破碎時(shí)，鋼釺尖部卡入鋼筋後強行(xíng)牽拉作(zuò)業 也會(huì)出現這種現象。此類問題不能得(de)到賠償，請(qǐng)自行(xíng)處理(lǐ)尖部後使用。

蘑菇卷現象

        鋼釺在硬度較大(dà)的工作(zuò)環境下操作(zuò)時(shí)，連續打擊時(shí)間(jiān)過長會(huì)使鋼釺前面溫度過高(gāo)，退火(huǒ)變軟，在巨大(dà)的打擊力下産生(shēng)蘑菇狀沉澱.破碎錘作(zuò)業時(shí)應注意.破碎 錘在同一定點連續打擊時(shí)間(jiān)不能超過30秒(miǎo),如果長時(shí)間(jiān)打擊而未能破碎目标物體(tǐ)的,請(qǐng)改變打擊點後嘗試.此類問題不能接受賠償,請(qǐng)自行(xíng)處理(lǐ)尖銳後繼續使用.

尖部鍛打問題

        壹站(zhàn)惠自營鋼釺為(wèi)一般液壓破碎錘作(zuò)業而設計(jì)生(shēng)産。用戶應該注意及時(shí)更換，對鋼釺進行(xíng)随意過度鍛打會(huì)使鋼釺被打擊部位受力過大(dà)，從而形成破損，對于此類問題，廠家(jiā)恕不接受索賠請(qǐng)求。

鋼釺彎曲

        生(shēng)産廠家(jiā)熱處理(lǐ)不足導緻的産品彎曲。用戶在使用時(shí)，出現不規範的杠杆或牽拉作(zuò)業，如果是硬度正常的鋼釺，極易産生(shēng)折斷，但(dàn)由于鋼釺的硬度不高(gāo)，韌性卻仍然存在，因而産生(shēng)可(kě)彎曲，彎曲的方向往往與扁鞘部位一緻，此類問題屬于熱處理(lǐ)不足可(kě)以得(de)到賠償。

鋼釺開(kāi)裂現象

        明(míng)顯的原材料質量問題，用質量等級相對較低(dī)的原材料時(shí)由于鋼坯鍛壓時(shí)壓縮比不夠導緻出現此類嚴重問題，壹站(zhàn)惠自營鋼釺采用優質的合金鋼加上(shàng)對原材料進行(xíng)嚴格的質量把關，杜絕類似現象，請(qǐng)用戶放心使用。
