破碎錘漏油故障案例分析

2018-11-14

油封漏油、換向閥漏油、過度接頭漏油、你想不到的漏油原因

漏油故障案例目錄

1、油封和活塞失效漏油

1.1 油封失效

1.2 活塞拉傷

1.3 正常的滲油

2、換向閥故障漏油

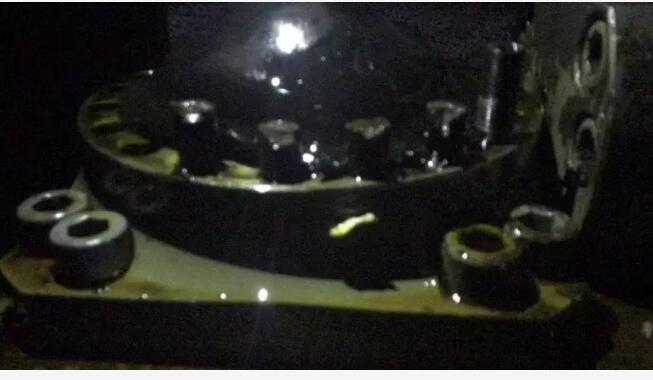

2.1 閥蓋部位密封圈故障漏油

2.2 閥座密封故障漏油

3、過度接頭故障漏油

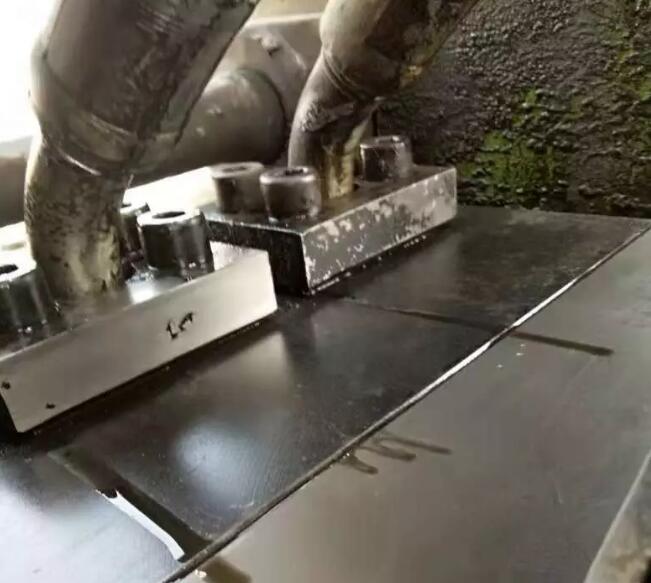

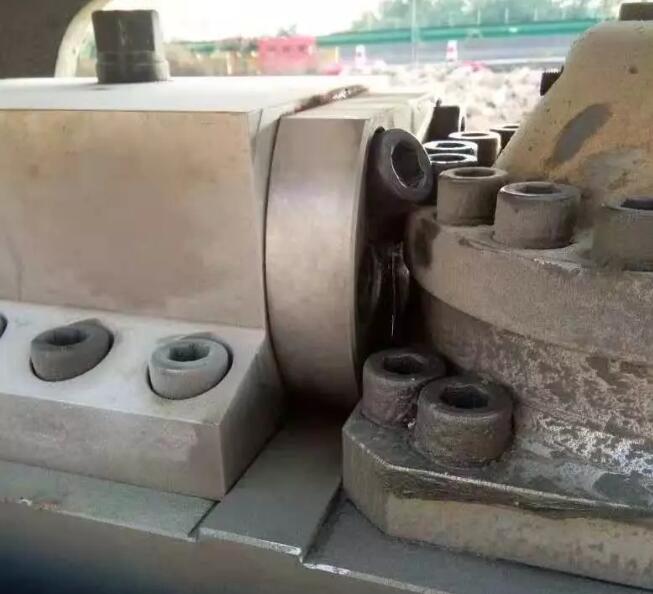

3.1 進回油法蘭

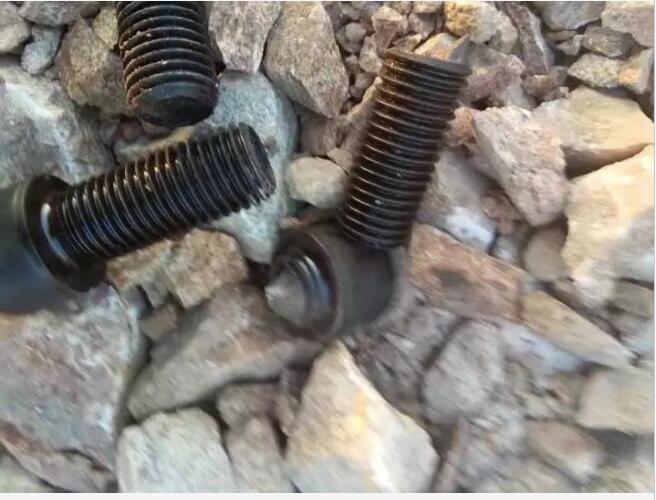

3.2 過度接頭

4、管路相關故障漏油

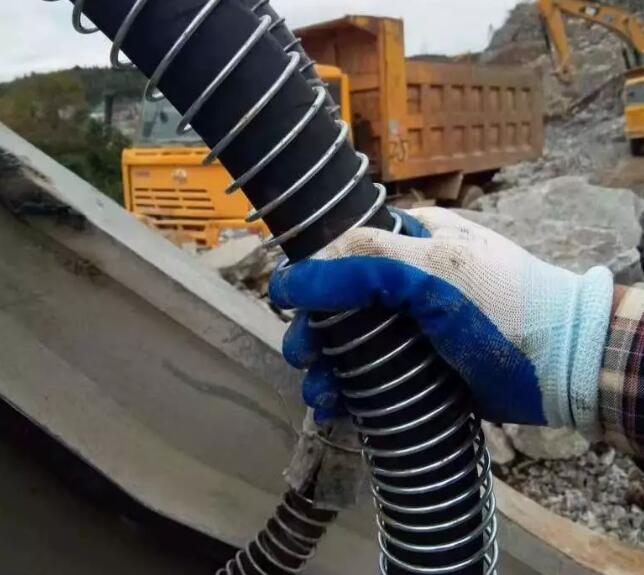

4.1 進回油軟管故障漏油

5、蓄能器故障漏油

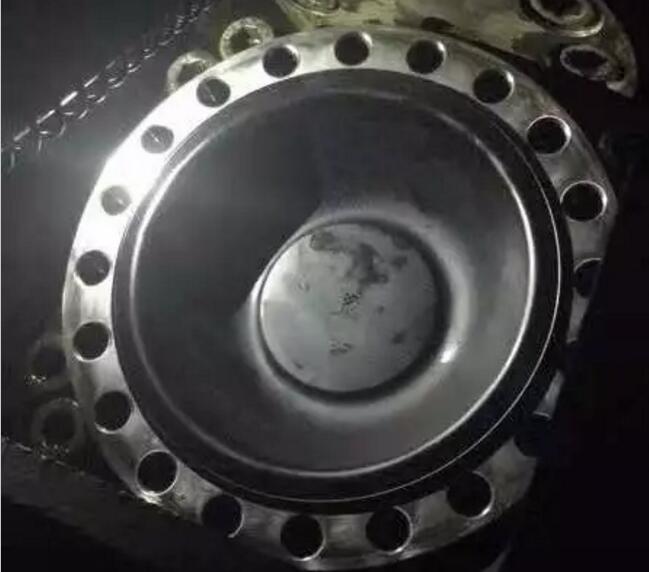

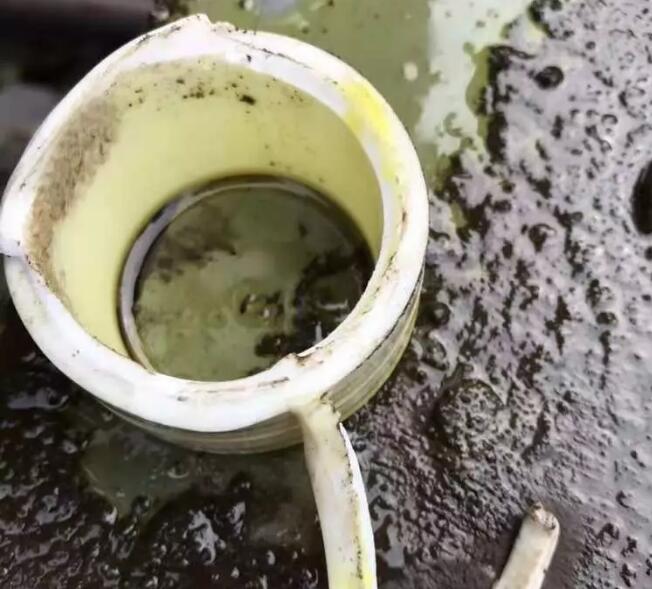

5.1 皮碗故障漏油

基本簡介

漏油

密封件

A、密封件正常：

1、在低壓時漏油高壓時不漏，産生原因裝配表面粗糙度差，-----改善表面粗糙度達到3.2~6.3um，另外用硬度低一點的密封件【活塞類故障】；

2、活塞杆的油環變大，每一個行程都會滴幾滴油,産生原因防塵圈的唇口刮掉油膜更換防塵圈的型式；

3、在低溫時漏油高溫時不漏油,産生原因有兩種一種是偏心大，一種是密封件的材料選擇不合适，選用耐寒的密封件即可解決問題【夏天和冬天，廠家使用的油封都是好的，但是，耐高溫耐低溫都要做到優秀，則不可兼得，這個現象用戶可以正常用，一般停下來會滲油】。

B、密封件不正常：

1．主油封表面硬化，滑動面有破裂；原因-----異常高速工作壓力過高。

2．主油封表面硬化，整個密封的油封破裂、碎；

3．主油封表面的磨損像鏡面一樣光滑；

4．主油封表面的鏡面磨損不均勻密封件有溶漲現像；

5．主油封滑動面有損傷和磨痕；

6．主油封唇頂部有破裂疤痕壓痕；

7．主油封滑動面有壓痕；

8．主油封唇口有裂紋裂縫；

9．主油封有碳化燒焦變質；。

10．主油封跟部擠出有裂縫；

圖文介紹案例細節

油封和活塞失效

案例

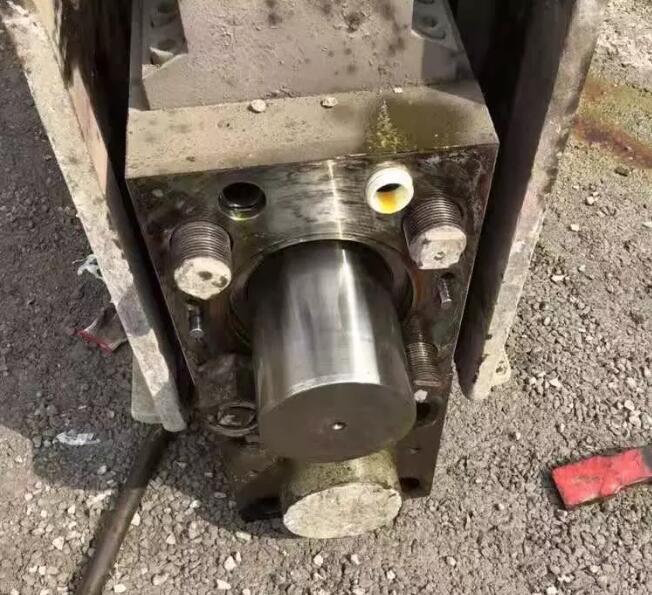

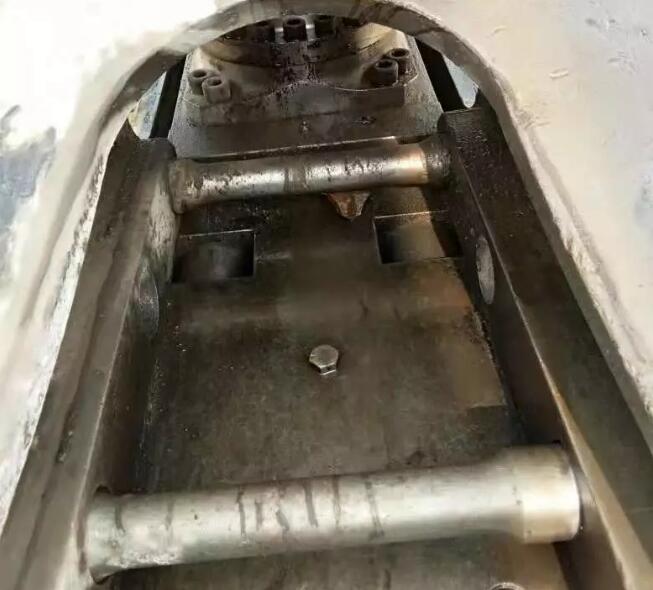

明顯的主油封位置漏油【屬于故障】

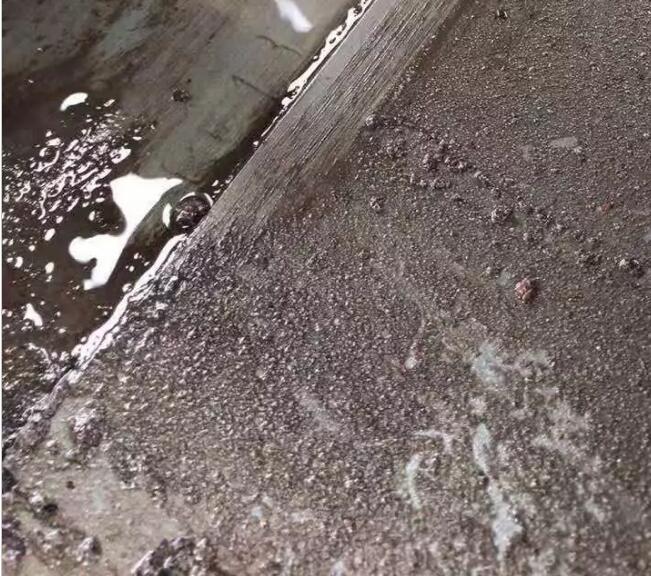

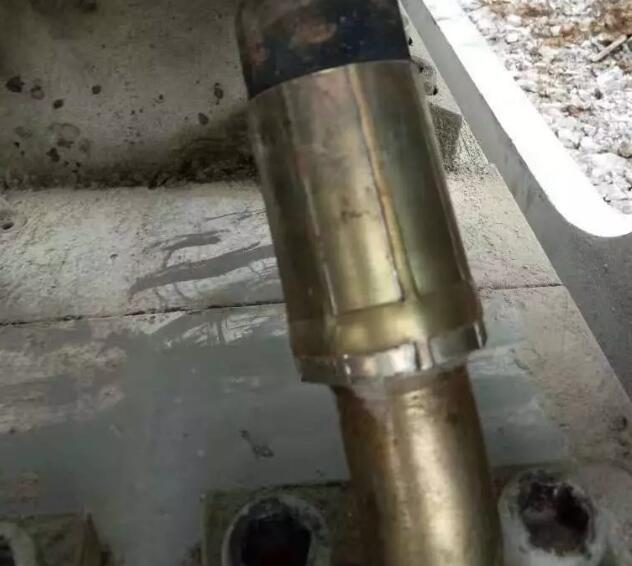

如圖，液壓油順着釺杆往下流，從表面看為明顯的主油封部位漏油，一般情況下，油封以及活塞可能已經失效，活塞表現為主油封部位拉傷，拉花；油封表現為唇扣異常【根據情況，用油石打磨活塞，更換主油封、防塵封、緩沖封；嚴重的情況下，更換活塞和主油封】

原因

拉傷的原因【斯特封斷裂】

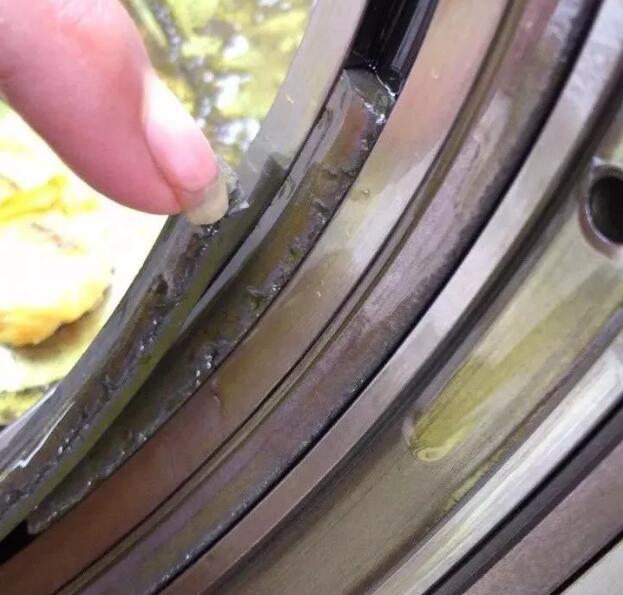

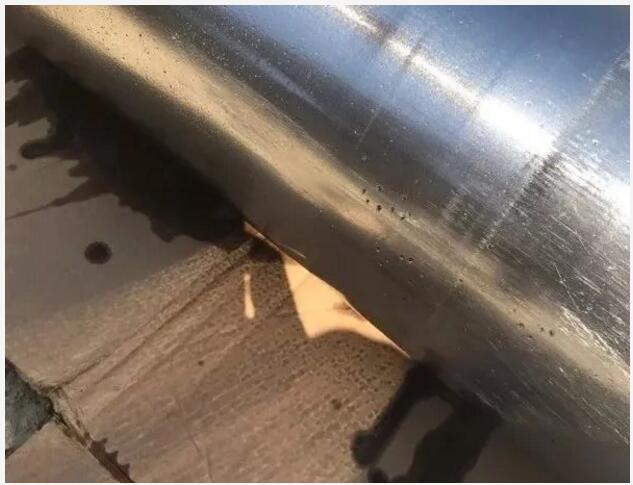

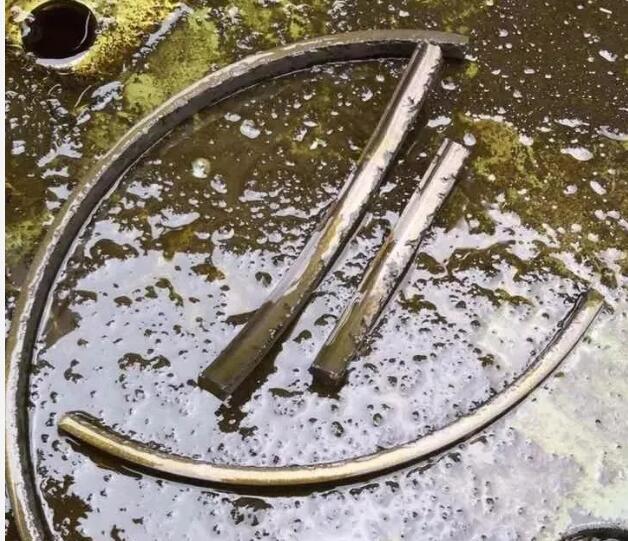

（1）如圖為活塞環斯特封斷裂後，導緻上下對稱點（主油封）部位拉傷，如下圖所示

（2）防塵失效，導緻雜質進入後，拉傷漏油，等根據圖片可以分析出各種漏油的原因，大家有疑問，可以随時公衆号留言咨詢，我們“磚家”會耐心答疑解惑，各位大神有高招，也希望不吝賜教，共同成長。

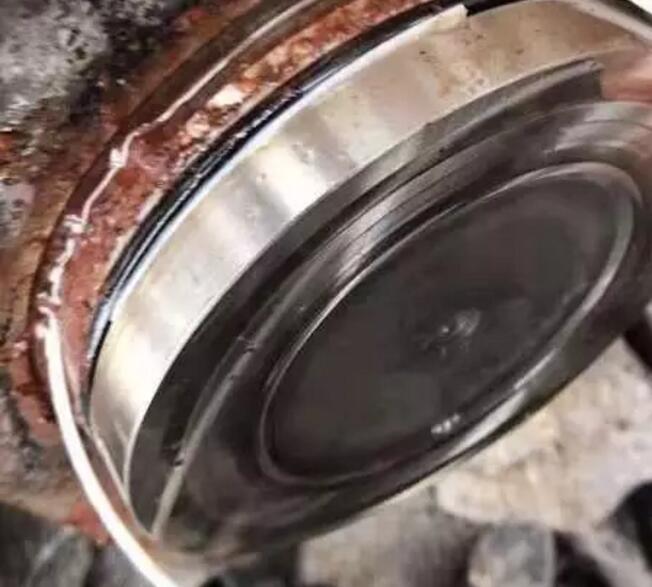

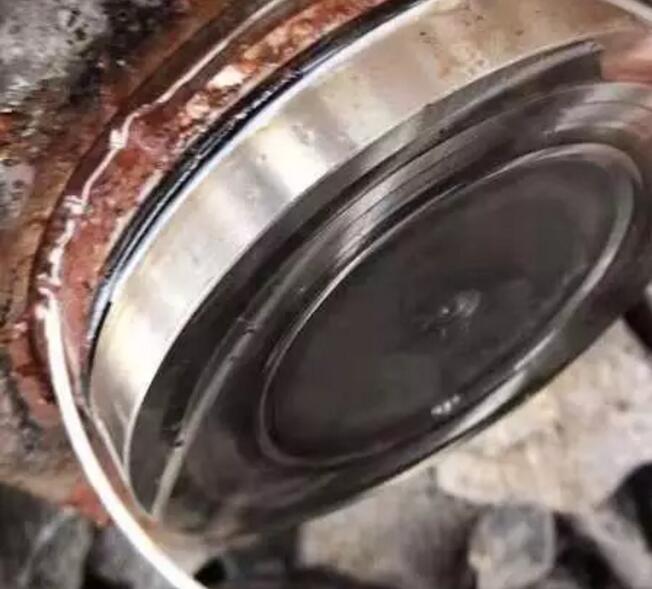

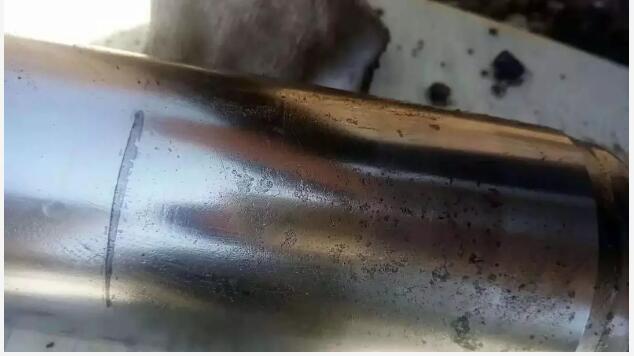

（3）保管不當導緻活塞失效而漏油

不屬于活塞質量問題，是由于長時間不使用破碎錘存放不當導緻的活塞受潮造成的油膜損壞腐蝕，不屬于質保範圍內，長時間不用破碎錘，應把錘內氮氣放空，活塞推到底，這樣整個活塞頭就不會裸漏在外面，有油膜保護的情況下就不會有腐蝕發生了

請看下圖
