【1】液壓破碎錘簡介
液壓破碎錘是一種由液壓能轉換為機械能的破碎工具，它以挖掘機、裝載機等工程機械為承載主機，作為其随機工具擴大了主機的功能和使用範圍，廣泛用于采石場、樓房解體、道路破碎及混凝土基礎拆毀等作業。液壓破碎錘在使用過程中，經常會發生活塞和缺體拉傷現象，活塞或缸體一旦被拉傷，就會增加缸體內高壓油的洩漏，使液壓破碎錘沖擊功下降，降低生産效率。

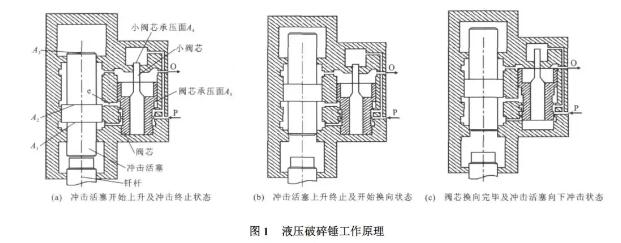

液壓破碎錘的工作原理如圖 1 所示。在圖1 (a) 狀态時 ,液壓油從 P 口進入換向閥 ,作用于小閥芯的 A 4 面上 ,小閥芯推動閥芯至下端位置。同時壓力油經閥芯環形通道進入沖擊活塞下腔 ,作用于活 塞的 A1 面上 ,活塞在液壓油壓力作用下克服氮氣室作用力向上運動 ,并壓縮氮氣 ,活塞上腔的油液經O 口流回油箱。當活塞運動至信号口與前腔高壓油相通時 ,如圖 1 ( b) 所示 ,高壓油由信号口經油道 e 進入閥芯環形承壓面 A 5 處 ,因承壓面積 A 5 > A4 , 閥芯上移 ,換向閥換向。圖 1 ( c) 所示換向完畢 ,活塞下腔與回油路相通而形成低壓,活塞在氮氣室壓力作用下向下沖擊做功。當活塞沖擊終止時 ,換向信号口與低壓油相通,閥芯環形面 A5 卸壓,小閥芯由于壓力油的作用,推動閥芯換向,此時壓力油又進入活塞下腔。重複上述動作 ,沖擊活塞即完成一個往複行程。液壓破碎錘工作時連續供油 ,以上循環動作連續高速進行,使液壓破碎錘達到沖擊做功的目的
【2】讓我們簡單看一下破碎錘機芯裝配流程，以便于有個直觀的概念。
聲明：本視頻來源于優酷視頻，再次表示衷心的感謝

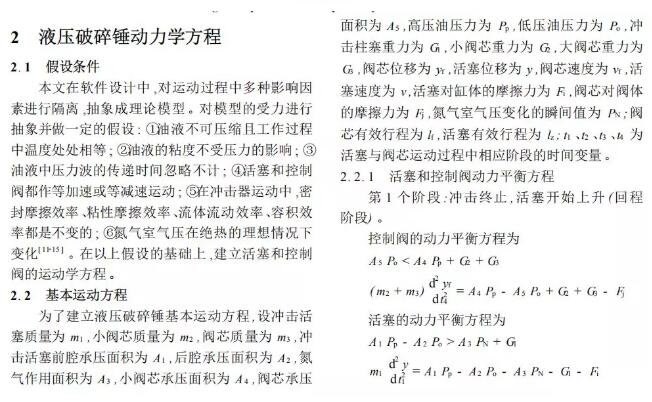

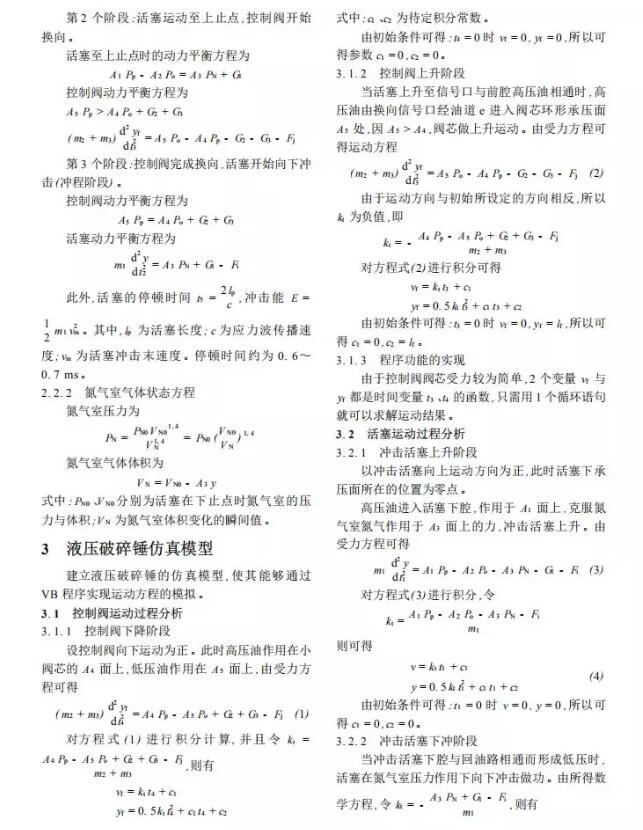

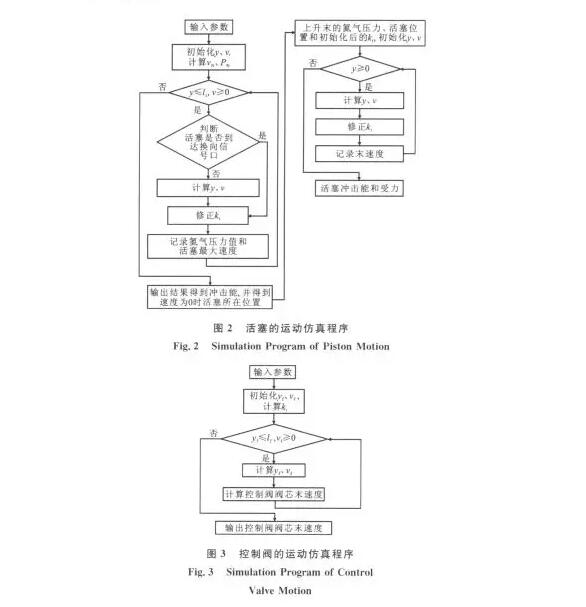

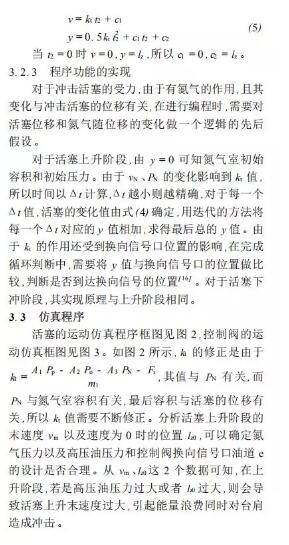

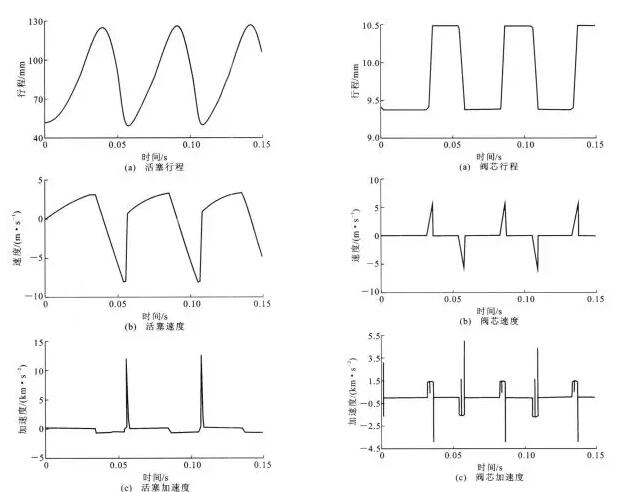

（2.1）液壓破碎錘動力學方程

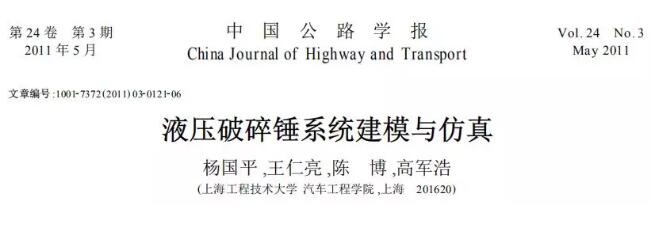

本文摘抄于：
【3】活塞與油缸的摩擦損傷簡稱拉缸
拉缸的原因簡單羅列如下：

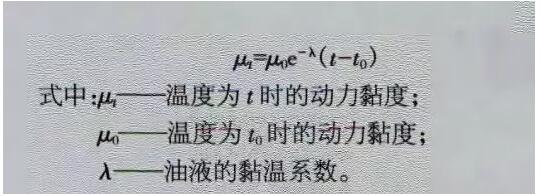

重要拉缸原因為【油膜】受損以及側向力

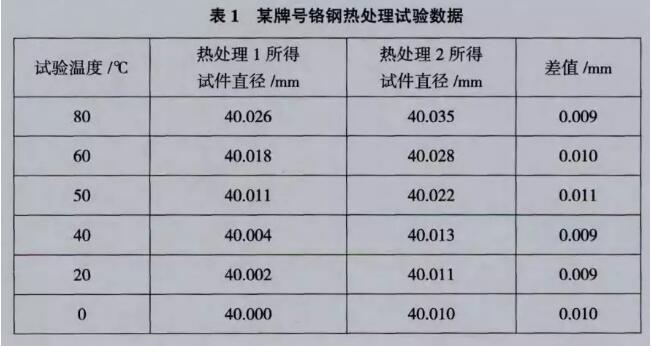

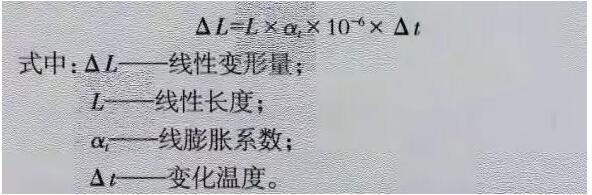

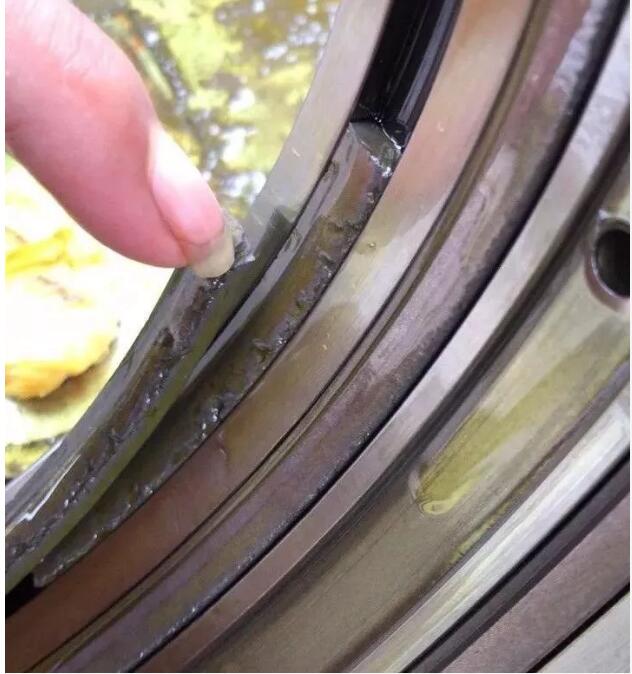

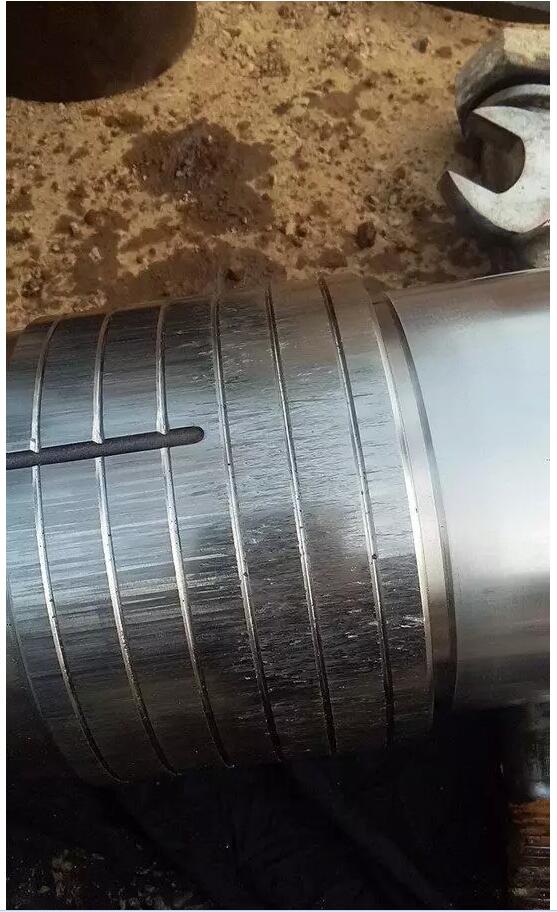

如圖為活塞環斯特封斷裂後，導緻上下對稱點（主油封）部位拉傷，如下圖所示

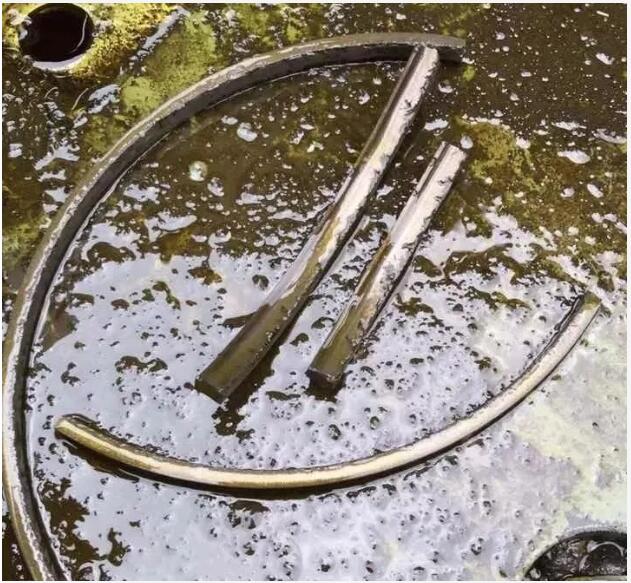

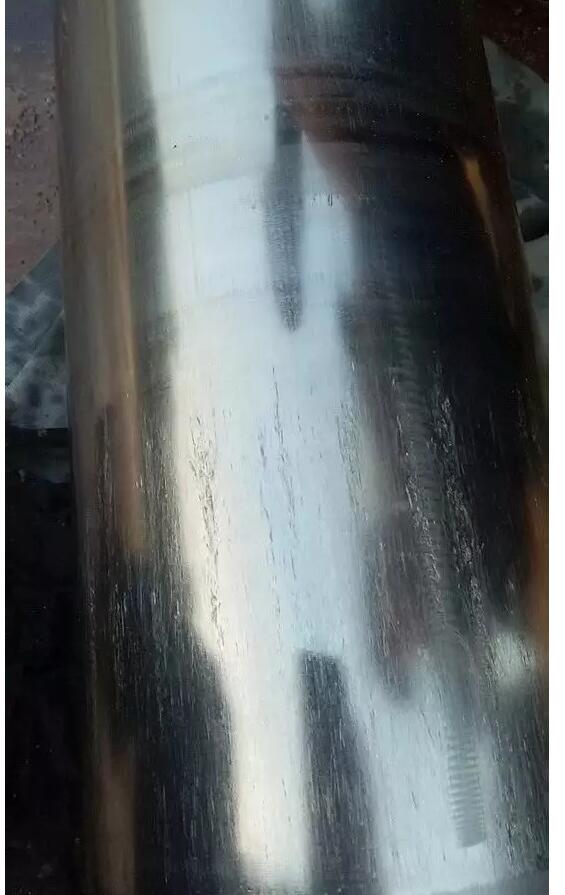

下圖為後果
【4】拉缸類故障修複方法
（1）缸體研磨修複
（1）缸體修複設備的選用我們所使用的設備是一台高精度萬能磨床【比較合理的設備和型号為“上海機床廠MM1450”】，大磨削孔徑φ500mm，行程 =1500mm。工作台的直線度在全行程長度內≤0.02mm，工作台移動傾斜度在全行程長度≤0．015mm，床頭主軸徑向跳動≤0．01 mm,床頭主軸中心線對工作台移動的平行度≤ 0，01 mm
〈2）缸體的裝卡将缸體裝在主軸上的專門夾具上，按工藝要求，缸體外側端面的跳動量≤0，01 mm。和隔離套相配合的缸體內孔與機床主軸的同軸度誤差應≤0.005mm；
（3）磨削缸體：缸體中需要修複的兩個不同尺寸的內孔，要經過粗磨和精磨兩道工序來完成。粗磨時應将內徑磨圓、拉傷之痕磨平；進行精磨時，應使其尺寸精度、位置精度、粗糙度符合圖紙的要求（尺寸精度在0．01 mm以內，同軸度誤差在0．01 mm以內，孔的圓柱度誤差為
0.005mm，粗糙度=0.4 μm)。
（2）活塞研磨修複/更換活塞

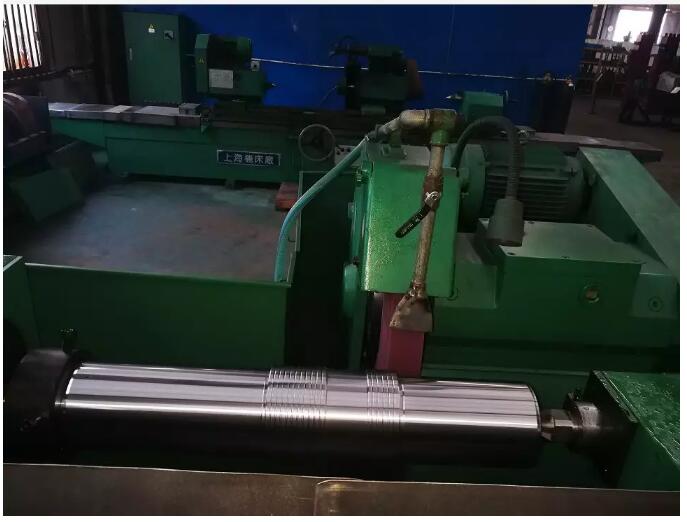

推薦外圓磨床為MM1350高精度外圓磨床【小型号磨床需要高技能技師在正常水平發揮的情況下才能有可能做到同軸度良好】
材料的選擇是活塞設計的關鍵問題，它決定活塞設計的成功與失敗，決定零件壽命的長短。關于材料的選擇，各國液壓錘的制造商均稱采用優質高級合金鋼，但選材和工藝還有區别，一些液壓錘的制造商，采用的是優質合金工具鋼，整體淬火而成；而另一些制造商采用的是低碳合金鋼滲碳淬火而成。采用高碳合金工具鋼整體淬火的活塞，在工作中和釺杆接觸的平面不變形，不易産生裂紋，而采用低碳合金鋼滲碳淬火的活塞，在工作中和釺杆接觸的平面易産生變形（平面凹陷）和裂紋，如果裂紋擴大，就會産生斷裂使活塞報廢。
以修複用活塞選材為合金工具鋼為例，
活塞加工工藝流程如下：
備料—鍛造—退火【消除應力、細化晶粒】—粗車外圓和中心孔—調質—精車外圓、槽—淬火—磨中心孔—磨外圓—磨工作邊—去毛刺— 探傷—研磨中心孔—精磨外圓—檢驗— 油封—按照公差裝入修複好的中缸體。
