附件：易損件清單
前護套、釺杆套、前缸體(tǐ)、釺杆、密封圈、管路、油封
特别強調
前護套的更換：釺杆與前護套間(jiān)隙大(dà)于0.7CM需要更換前護套以防磨損加劇(jù)。
密封圈的更換：工作(zuò)720小(xiǎo)時(shí)或3個(gè)月（以先到者為(wèi)準），應更換密封圈，以保護活塞與油缸。
釺杆的更換：工作(zuò)150小(xiǎo)時(shí)應變換釺杆銷與釺杆接觸面，不按此保養，造成的過度磨損及斷裂用戶自己負責。若使用配件不是純正配件，我們将不能保證破碎錘部件的良好性能。

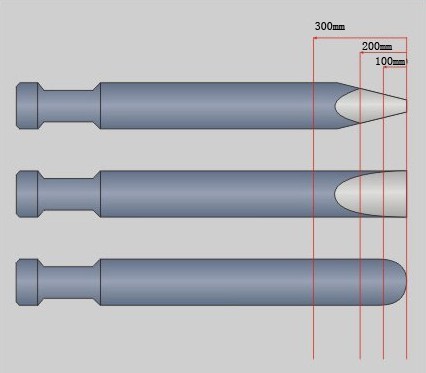

釺杆售後服務制(zhì)度

打擊部位破損問題（一）

當原材料強度不足或破碎錘活塞和(hé)鋼釺間(jiān)存在顆粒雜質時(shí)，會(huì)發生(shēng)以下現象，此現象不是一次性短(duǎn)時(shí)間(jiān)産生(shēng)的，錘內(nèi)小(xiǎo)顆粒雜質出現在活塞和(hé)鋼釺頂部之間(jiān)，使的鋼釺頂部出現細微破碎裂，經過多(duō)次打擊後碎裂部位蔓延，形成此類現象。使用者應時(shí)刻注意作(zuò)業情況，防止情況惡化，不要給破碎錘帶來(lái)不必要的損害，提早發現問題，防大(dà)患于未然。此類情況使用小(xiǎo)于200MM可(kě)以賠償；200-300MM，可(kě)以賠償一半；超過300MM不能接受索賠。

打擊部位破損（二）

材料本身存在細微龜裂情況時(shí)，會(huì)發生(shēng)如圖現象。尤其是活塞打擊力較大(dà)時(shí)，鋼釺被打擊部位會(huì)被瞬間(jiān)擊碎，這時(shí)操作(zuò)者應及時(shí)發現問題，若繼續使用，留在破碎錘內(nèi)部的鋼釺碎塊會(huì)使活塞受損，此類問題屬于原材料問題，可(kě)以得(de)到賠償。

鋼釺扁鞘處斷裂

原材料本身存在不穩定的雜質等情況時(shí)，在鋼釺表面可(kě)能會(huì)存在肉眼不可(kě)見的細微裂紋。經過熱處理(lǐ)後，這種裂紋的危害在鋼釺使用時(shí)會(huì)立即表現出來(lái)。往往這種原因形成的斷裂非常齊整，猶如切割一般，出現此類情況可(kě)以得(de)到賠償。

杠杆作(zuò)業（一）

鋼釺斷成兩半時(shí)，兩塊各有(yǒu)凹凸面，且斷裂面有(yǒu)明(míng)顯的沿破碎起點産生(shēng)的裂紋。這是破碎錘操作(zuò)者不規範地杠杆作(zuò)業，斜角度作(zuò)業，以及牽拉作(zuò)業所引起，鋼釺在與物體(tǐ)或破碎錘的鄰接面受到巨大(dà)側面應力，這已大(dà)大(dà)超過鋼釺所能承受的應力範圍。這種斷裂面方向往往與扁鞘方向一緻，此種情況恕不接受理(lǐ)賠，操作(zuò)者應規範操作(zuò)。

杠杆作(zuò)業（二）

鋼釺成三塊，三塊中兩塊面都是凹面，中間(jiān)為(wèi)不規則的三角形狀。這是使用時(shí)，在鋼釺已深入到物體(tǐ)中，再前後擺動，鋼釺在與物體(tǐ)或破碎錘的鄰接面受到巨大(dà)應力，所産生(shēng)的斷裂，這已超過鋼釺所能承受的應力範圍，斷面方向應與扁鞘方向一緻，此類問題恕不接受索賠，操作(zuò)者需引起注意。

尖部破損

鋼釺尖部硬度較高(gāo)，在剛開(kāi)始使用時(shí)，不宜使用大(dà)的打擊力，或者直接在硬度過大(dà)的岩石等地方操作(zuò)，新鋼釺操作(zuò)前預先用較小(xiǎo)的打擊力預熱一段時(shí)間(jiān)，使鋼釺适應工作(zuò)條件後。再進行(xíng)正常操作(zuò)。像人(rén)做(zuò)運動一樣。這樣會(huì)使鋼釺發揮其更佳的狀态。另外，在進行(xíng)鋼筋混凝土結構破碎時(shí)，鋼釺尖部卡入鋼筋後強行(xíng)牽拉作(zuò)業也會(huì)出現這種現象。此類問題不能得(de)到賠償，請(qǐng)自行(xíng)處理(lǐ)尖部後使用。

蘑菇卷現象

鋼釺在硬度較大(dà)的工作(zuò)環境下操作(zuò)時(shí)，連續打擊時(shí)間(jiān)過長會(huì)使鋼釺前面溫度過高(gāo)，退火(huǒ)變軟，在巨大(dà)的打擊力下産生(shēng)蘑菇狀沉澱.破碎錘作(zuò)業時(shí)應注意.破碎錘在同一定點連續打擊時(shí)間(jiān)不能超過30秒(miǎo),如果長時(shí)間(jiān)打擊而未能破碎目标物體(tǐ)的,請(qǐng)改變打擊點後嘗試.此類問題不能接受賠償,請(qǐng)自行(xíng)處理(lǐ)尖銳後繼續使用.

鋼釺彎曲

生(shēng)産廠家(jiā)熱處理(lǐ)不足導緻的産品彎曲。用戶在使用時(shí)，出現不規範的杠杆或牽拉作(zuò)業，如果是硬度正常的鋼釺，極易産生(shēng)折斷，但(dàn)由于鋼釺的硬度不高(gāo)，韌性卻仍然存在，因而産生(shēng)可(kě)彎曲，彎曲的方向往往與扁鞘部位一緻，此類問題屬于熱處理(lǐ)不足可(kě)以得(de)到賠償。



鋼釺開(kāi)裂現象

明(míng)顯的原材料質量問題，用質量等級相對較低(dī)的原材料時(shí)由于鋼坯鍛壓時(shí)壓縮比不夠導緻出現此類嚴重問題，韓橋鋼釺采用優質的合金鋼加上(shàng)對原材料進行(xíng)嚴格的質量把關，杜絕類似現象，請(qǐng)用戶放心使用。
