矯馬液壓破碎錘相關參數
|
型号
項目 |
JM40 |
JM43 |
JM45 |
JM50 |
JM81A |
JM81 |
JM120 |
JM130 |
|
三角型 |
kg |
250 |
380 |
510 |
765 |
1462 |
1740 |
2200 |
2413 |
|
塔型 |
kg |
298 |
375 |
577 |
890 |
1515 |
1754 |
2360 |
2555 |
|
全 長 |
三角形 |
mm |
1330 |
1699 |
1767 |
1939 |
2289 |
2414 |
2670 |
2776 |
|
塔型 |
mm |
1373 |
1719 |
2096 |
2251 |
2691 |
2823 |
3020 |
3119 |
|
全 幅 |
三角形 |
mm |
235 |
290 |
357 |
395 |
508 |
508 |
600 |
610 |
|
塔型 |
mm |
288 |
340 |
357 |
439 |
575 |
620 |
680 |
710 |
|
驅動油壓 |
Kg/cm2 |
110-140 |
120-150 |
130-160 |
150-170 |
160-2000 |
160-220 |
180-250 |
180-250 |
|
驅動流量 |
1/min |
40-70 |
50-90 |
60-100 |
80-110 |
100-150 |
120-180 |
180-240 |
200-260 |
|
打擊頻率 |
bpm |
500-900 |
400-800 |
400-800 |
350-700 |
350-600 |
350-500 |
350-450 |
250-400 |
|
膠管直徑 |
inch |
1/2 |
1/2 |
3/4 |
3/4 |
1" |
1" |
5/4 |
5/4 |
|
釺杆直徑 |
mm |
70 |
75 |
85 |
100 |
135 |
140 |
150 |
155 |
|
釺杆重量 |
kg |
18 |
23 |
29 |
54 |
115 |
126 |
182 |
205 |
|
配用鬥容 |
m3 |
0.15-0.3 |
0.2-0.35 |
0.25-0.5 |
0.4-0.6 |
0.6-0.9 |
0.7-1.1 |
1.1-1.4 |
1.2-1.7 |
|
配用車重 |
ton |
4.0-7.0 |
6.0-9.0 |
7.0-14 |
11-16 |
16-21 |
18-26 |
28-35 |
28-35 |
（上述規格如有技術更改，不另行通知）

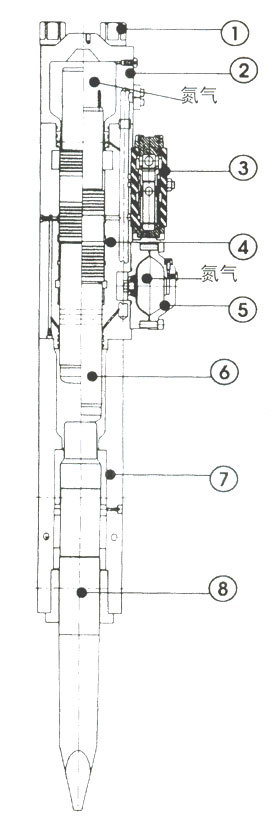

機蕊主要部件及功能圖（JM120、JM130）
（1）主體螺栓
把後體，破碎錘主體，前體緊密結合的四隻主螺栓。
（2）主體後部
主要作用為儲存N2氣體
（3）閥門
控制活塞按一定的頻率上下活動
（4）破碎錘主體
此為破碎錘心髒：包含液壓循環系統以控制活塞往複
式動作。
（5）蓄能器
減少脈沖瞬間壓力
（6）活塞
将液壓動能轉換成打擊動能，沖擊釺杆以起破碎作用。
（7）主體前部
主體前部的功能在于支撐破碎錘主體。免于在打擊時所産
生的回震力傷及主體本身
（8）釺杆
釺杆本身經特殊處理強化以承受直接沖擊時所産生的
磨損。
此零件可以選配為：
1.平面型
2.一字型
3.尖錐型 視需要決定。

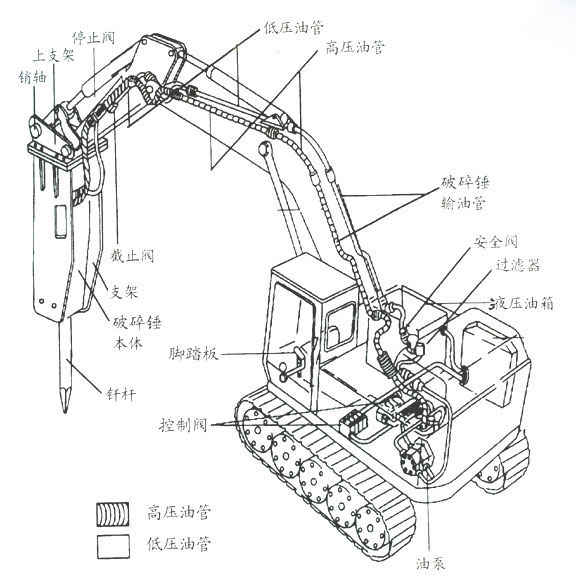

安裝及操作設備結構圖
矯馬中國的破碎錘可安裝在各種不同的挖掘機械上，為使機械能正确運作及發揮大的工作效率，矯馬中國建議您采用本公司産品的同時，好由本公司的工作人員為您安裝；若所在地無本公司的服務人員駐紮，建議您委托本公司的經銷商或代理商執行安裝工作。以确保産品及使用人員的安全。

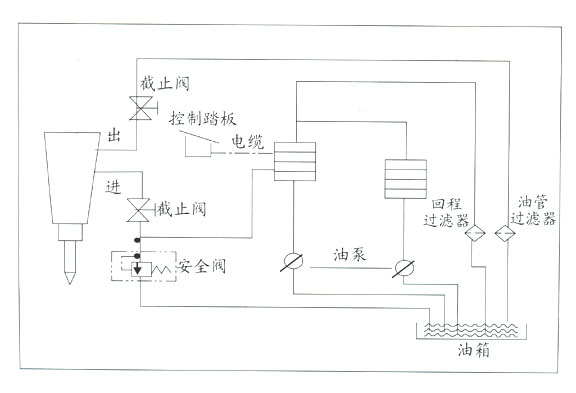

單獨使用的液壓管路
液壓破碎錘的操作，須使用單獨的液壓回路而不得與其他的液壓回路共用管路，由于液壓系統在不同的機種上各不相同，故在安裝前宜先檢查液壓回路的壓力、流量、液壓零件的磨損情況等。另外建議您在需要更換零件時，請采用矯馬中國原廠的零件；因矯馬中國原廠的零件均經過标準程式制造及品管檢查，将可避免因使用非原廠零件所産生的傷害及确保機械的耐久性。
|
