液壓破碎錘沖擊過程是一個典型的二元沖擊系統，活塞不是直接撞擊工作介質，而是通過彈性杆将能量傳遞給工作介質。當活塞以一定的沖擊末速度撞擊釺尾，并将若幹能量以應力波形式和一定的波速，由釺柄沿着釺杆向釺頭方向傳播。物理實質是将一長時間作用的力轉化為一脈沖力，這一脈沖力可在瞬時提供足夠高的應力幅值，用來破碎岩石。釺杆作為能量傳遞的器具，受力狀況尤為惡劣，常出現早期強度不足和疲勞斷裂等不同原因的 失效。

　　本文利用有限元軟件SolidWorks Simulation對一型号釺杆建 立了有限元模型，在對其靜力學分析的基礎上進行結構優化和疲 勞分析，确定出合理的幾何參數和壽命周期，設計的結果為液壓 錘合理匹配釺杆提供依據。

   一、結構及工況簡介

　　1.初始結構

　　釺杆初始結構尺寸如圖l所示，所選用的材料是42Cr Mo，其主要參數性能為：彈性模量E=212G Pa，泊松比u=0.28，屈服強度σs=930MPa。

　　2.工況及設計要求

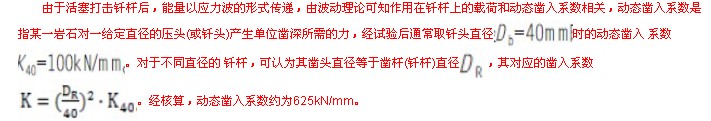

      由于液壓錘的活塞和釺杆都屬于大尺寸結構件，尺寸愈大的構件其發生微裂紋擴展的概率愈大，根據疲勞強度統計理論，在強度校核中應考慮尺寸影響系數，算出當量應力值。尺寸影響系數為：式中——構件直徑比;n ——材料常數。考慮尺寸影響的當量應力值經計算

由于釺杆在使用過程中，會出現不同的使用工況，本文隻對釺杆在垂直于工作對象的狀态下進行靜力學分析，所以要求在工作時承受應力不得 超過許用應力320MPa，安全系數大于等于3。此外，在滿足強度的前提下，獲得優結構尺寸和重量，以滿足經濟性的設計要求。

　　3.有限元模型

　　靜态研究階段所關注的重點是零件所承受的大應力和設計 安全系數。在SolidWorks軟件狀态下，啓動SolidWorks Simulation 程序，建立靜态研究算例，并設置結算器為Direct sparse，按工 況要求添加材質、約束及壓力，并進行網格化分。為了保證計算的精确度，本文中采用四面體網格，網格的大小為9.449mm，共計

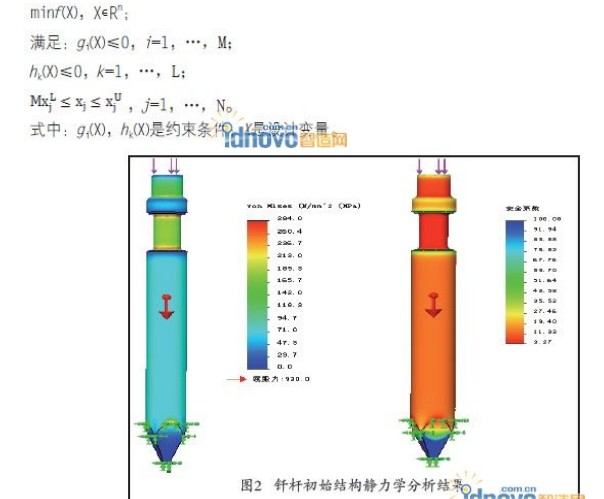

　　50,149個單元。運行靜态分析模塊，獲得釺杆的應力、設計安全 系數，如圖2所示。由圖2可知釺杆承受大應力為284M P a，小于 材料的屈服強度;設計小安全系數為3.27，滿足設計要求。

   二、優化設計

　　優化設計的目标就是在保證模型約束條件的前提下，盡可能 使模型達到質量輕、體積小、形狀合理、成本低，以及大限度減緩應力集中現象等。在大多數情況下，優化研究是求解非線性 約束問題，可統一用如下的數學模型來描述。

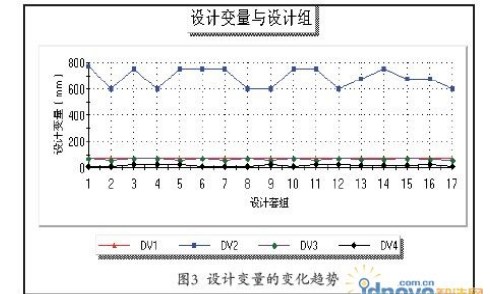

　　在該幾何模型的優化設計中，優化目标函數是釺杆的小 重量，即：m inf (X)=minG(X)。參考國外同類産品的設計參數，将設計變量X選用四組，第一組為釺杆小直徑Φ65mm處，此處為釺杆銷固定位置，約束條件為：60≦d1≦70;第二組為釺杆下部的長度(即圖1中775mm)約束條件為：600≦l1≦800;第三組為Φ77mm 過渡到Φ65mm的台階長度，約束條件為：55≦l1≦70;第四組為過渡圓角，約束條件為：10≦R1≦20。應力範圍：，安全系數n ≥3;經17次優化叠代獲得了收斂，四個設計變量在叠代過程的變化趨勢如圖3所示，優化後的結構尺寸和靜力學結果如圖4所示。

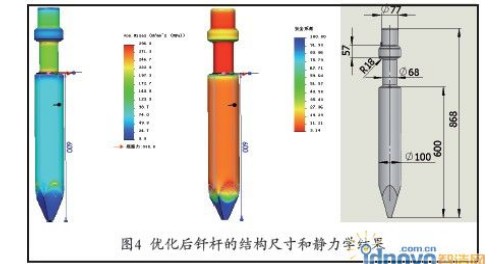

　　從圖4可知，優化後的釺杆承受大應力為296MPa，小于零 件的屈服強度;小安全系數為3.14，同樣滿足設計要求。經優化後的釺杆重量由初始的52.96kg減小到當前的42.16kg，重量減輕了20.3%，取得了較高的經濟效益。

   三、疲勞壽命估算

　　疲勞壽命是指機械結構直至破壞所作用的循環載荷的次數或 時間。疲勞破壞的過程是：零部件在循環載荷作用下，在局部的高應力處，弱及應力大的晶粒上形成微裂紋，然後發展成宏觀裂紋，裂紋繼續擴展，終導緻疲勞斷裂。目前，疲勞分析的方法主要有三種：名義應力法、局部應力應變法和損傷容限法。名義應 力法主要用于對彈性變形居主導地位的高周疲勞，局部應力應變法主要用于對塑性變形居主導地位的低周疲勞。SolidWorks Simulation軟件對于單個零件疲勞分析是基于名義應力法的，其分析過程首先根據載荷譜确定零件危險部位的應力譜;而後采用材料的S-N曲線，經過計算結構危險部位的應力集中系數，結合材料的疲勞極限圖，通過插值将材料的S-N曲線轉化為零件的S-N曲線;後再由載荷譜确定的應力譜根據Miner線性損傷累積規則計算零件的壽命。

　　在SolidWorks環境中激活SolidWorks Simulation，建立疲勞算例後，将有限元分析的算例作為恒定振幅疲勞事件添加，負載類型基于零(LR=0)，周期為1000。在有限元模型中添加材料屬性中帶SN的42Cr Mo材料進行分析，即基于雙對數的疲勞曲線被載入，後勾選“vonMises”(對等應力)和“Soderberg方法”選項後，分别對優化前後的釺杆運行疲勞算例，得到釺杆的生命周期如圖5所示。

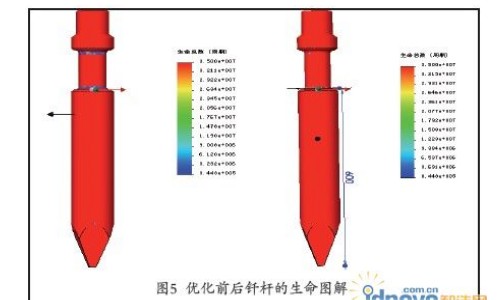

　　根據圖5可知，釺杆優化前後小生命周期分别為3.445x105和8.448x105，每周期1000個沖擊循環，可知液壓錘工作頻率約為800次/分，計算出該釺杆的壽命：3.445x105x103/(800x60x24)=299(天);

　　8.448x105x103/(800x60x24)=733(天)，可以看出通過結構優化後釺 杆壽命顯著增加，這也在我們的生産實踐中同時得到了驗證。

   四、結論

　　本文以釺杆為例，通過有限元軟件Solid Works Simulation進行結構的優化設計和疲勞壽命分析。不僅提高了産品的設計效率，而且也改善了産品的性能，預測的壽命與實際有較好的一緻性。經過實際工程中的應用，優化後的釺杆在強度和使用壽命上都有了顯著提高，減輕了重量，取得了很好的經濟效益，也為其他規格的液壓錘合理匹配釺杆提供了理論依據。
