液壓破碎錘概述

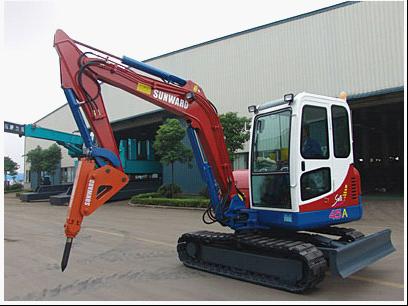

SWHB液壓破碎錘是一種将液壓能轉變為機械沖擊能的破碎機具，它由中南大學博士生導師、機電學科技術帶頭人何清華教授領導的智能機械研究所根據十幾年來的液壓鑿岩理論和裝備技術研究成果，廣泛吸取國內外經驗基礎上研制而成。它主要以挖掘機、裝載機或其它液壓機械為承載設備，具有高破碎效率、低作業成本、高可靠性等性能，被廣泛應用于城建、采礦、冶煉、交通、水電等工程施工。
山河破碎錘特點
·CAE仿真設計，使得結構與技術參數趨于優
·精益制造技術，保證産品的高質量
·高耐磨、耐沖擊、高強韌性關鍵零件選材及其熱處理技術
·高頻、高壓、高速氣液聯合密封技術
SWHB40
|
總重量：三角型 / 塔型 |
70 / 73 （kg） |
|
全長：三角型 / 塔型 |
972 / 1072 （mm） |
|
寬度：三角型 / 塔型 |
162mm |
|
工作流量 |
15～30 （l/min） |
|
工作壓力 |
90～120 （bar） |
|
打擊頻率 |
800～1400 （bpm） |
|
釺杆直徑 |
40mm |
|
配用車重 |
0.8～2.5 （ton） |
SWHB58
|
主要參數 |
|
總重量：三角型 / 塔型 |
114 / 116 （kg） |
|
全長：三角型 / 塔型 |
1179 / 1279 （mm） |
|
寬度：三角型 / 塔型 |
175mm |
|
工作流量 |
25～40 （l/min） |
|
工作壓力 |
90～120 （bar） |
|
打擊頻率 |
550～850 （bpm） |
|
釺杆直徑 |
58mm |
|
配用車重 |
1.2～4 （ton） |
SWHB60
|
主要參數 |
|
總重量：三角型 / 塔型 |
180 / 189 （kg） |
|
全長：三角型 / 塔型 |
1238 / 1338 （mm） |
|
寬度：三角型 / 塔型 |
235mm |
|
工作流量 |
30～60 （l/min） |
|
工作壓力 |
100～130 （bar） |
|
打擊頻率 |
500～800 （bpm） |
|
釺杆直徑 |
60mm |
|
配用車重 |
3.0～5.5 （ton） |
SWHB68
|
主要參數 |
|
總重量：三角型 / 塔型 |
250 / 268 （kg） |
|
全長：三角型 / 塔型 |
1330 / 1373 （mm） |
|
寬度：三角型 / 塔型 |
235mm |
|
工作流量 |
40～70 （l/min） |
|
工作壓力 |
110～140 （bar） |
|
打擊頻率 |
550～800 （bpm） |
|
釺杆直徑 |
68mm |
|
配用車重 |
4～7 （ton） |
SWHB75
|
主要參數 |
|
總重量：三角型 / 塔型 |
380 / 385 （kg） |
|
全長：三角型 / 塔型 |
1699 / 1719 （mm） |
|
寬度：三角型 / 塔型 |
290mm |
|
工作流量 |
50～90 （l/min） |
|
工作壓力 |
120～150 （bar） |
|
打擊頻率 |
400～800 （bpm） |
|
釺杆直徑 |
75mm |
|
配用車重 |
6～9 （ton） |
SWHB85
|
主要參數 |
|
總重量：三角型 / 塔型 |
470 / 485 （kg） |
|
全長：三角型 / 塔型 |
1737 / 2096 （mm） |
|
寬度：三角型 / 塔型 |
335mm |
|
工作流量 |
60～100 （l/min） |
|
工作壓力 |
130～150 （bar） |
|
打擊頻率 |
400～800 （bpm） |
|
釺杆直徑 |
85mm |
|
配用車重 |
7～12.5 （ton） |
SWHB100
|
主要參數 |
|
總重量：三角型 / 塔型 |
765 / 772 （kg） |
|
全長：三角型 / 塔型 |
1939 / 2251 （mm） |
|
寬度：三角型 / 塔型 |
450mm |
|
工作流量 |
80～110 （l/min） |
|
工作壓力 |
150～170 （bar） |
|
打擊頻率 |
350～700 （bpm） |
|
釺杆直徑 |
100mm |
|
配用車重 |
11～16 （ton） |
SWHB125
|
主要參數 |
|
總重量：三角型 / 塔型 |
1255 / 1303 （kg） |
|
全長：三角型 / 塔型 |
2089 / 2520 （mm） |
|
寬度：三角型 / 塔型 |
508mm |
|
工作流量 |
90～120 （l/min） |
|
工作壓力 |
150～170 （bar） |
|
打擊頻率 |
350～650 （bpm） |
|
釺杆直徑 |
125mm |
|
配用車重 |
15～18 （ton） |
SWHB135
|
主要參數 |
|
總重量：三角型 / 塔型 |
1462 / 1515 （kg） |
|
全長：三角型 / 塔型 |
2289 / 2691 （mm） |
|
寬度：三角型 / 塔型 |
508 / 580 （mm） |
|
工作流量 |
100～150 （l/min） |
|
工作壓力 |
160～180 （bar） |
|
打擊頻率 |
350～600 （bpm） |
|
釺杆直徑 |
135mm |
|
配用車重 |
16～22 （ton） |
SWHB140
|
主要參數 |
|
總重量：三角型 / 塔型 |
1740 / 1745 （kg） |
|
全長：三角型 / 塔型 |
2414 / 2823 （mm） |
|
寬度：三角型 / 塔型 |
580 / 620 （mm） |
|
工作流量 |
120～180 （l/min） |
|
工作壓力 |
160～180 （bar） |
|
打擊頻率 |
350～500 （bpm） |
|
釺杆直徑 |
140mm |
|
配用車重 |
18～26 （ton） |
SWHB150
|
主要參數 |
|
總重量：三角型 / 塔型 |
2144 / 1972 （kg） |
|
全長：三角型 / 塔型 |
2603 / 3047 （mm） |
|
寬度：三角型 / 塔型 |
600 / 620 （mm） |
|
工作流量 |
150～210 （l/min） |
|
工作壓力 |
160～180 （bar） |
|
打擊頻率 |
350～450 （bpm） |
|
釺杆直徑 |
150mm |
|
配用車重 |
24～30 （ton） |
SWHB155
|
主要參數 |
|
總重量：三角型 / 塔型 |
2413 / 2555 （kg） |
|
全長：三角型 / 塔型 |
2776 / 3119 （mm） |
|
寬度：三角型 / 塔型 |
610 / 710 （mm） |
|
工作流量 |
180～240 （l/min） |
|
工作壓力 |
160～180 （bar） |
|
打擊頻率 |
300～450 （bpm） |
|
釺杆直徑 |
155mm |
|
配用車重 |
28～36 （ton） |
SWHB160
|
主要參數 |
|
總重量：三角型 / 塔型
|
2850 / 2990 （kg） |
|
全長：三角型 / 塔型 |
3080 / 3350 （mm） |
|
寬度：三角型 / 塔型 |
625 / 725 （mm） |
|
工作流量 |
200～310 （l/min） |
|
工作壓力 |
165～185 （bar） |
|
打擊頻率 |
300～450 （bpm） |
|
釺杆直徑 |
160mm |
|
配用車重 |
32～45 （ton） |
|
