序-說明：廣大的工程機械液壓破碎錘同行們，大家新年好，今天是大年初五财神日，恭祝各位新年快樂，财源廣進。關于破碎錘，衆所周知，為核心的零部件名錄中，少不了沖擊活塞。而關于活塞的故障，往往是多，而且一般都是嚴重的故障，并且故障類型層出不窮，衆說紛纭。因此，常有同行與我司研究院同事交流活塞的故障原因與索賠責任方的問題。
因此，我們迫切需要一篇較為全面的文章，來解釋和介紹相關問題，以便及時糾正，論清是非。此文，為討論版，大家可以公平公正的留言。本文相關各個論點，基本來自于從業十餘年的售後前輩，但是也不免有值得商榷和辯論之觀點，希望，大家不吝賜教，讓所有問題，得到公平公正合理的解釋。
使命：本公衆号，一向秉承将我所知，集衆家之觀點，為同行，客戶進行內容傳播，讓大家越來越專業，越來越理智；從而倒逼生産廠家，不斷提升品質；終使得中國制造，中國品牌，走出國門，立足世界。
通過以下動畫，可以簡單了解一下沖擊錘活塞的運動方式。

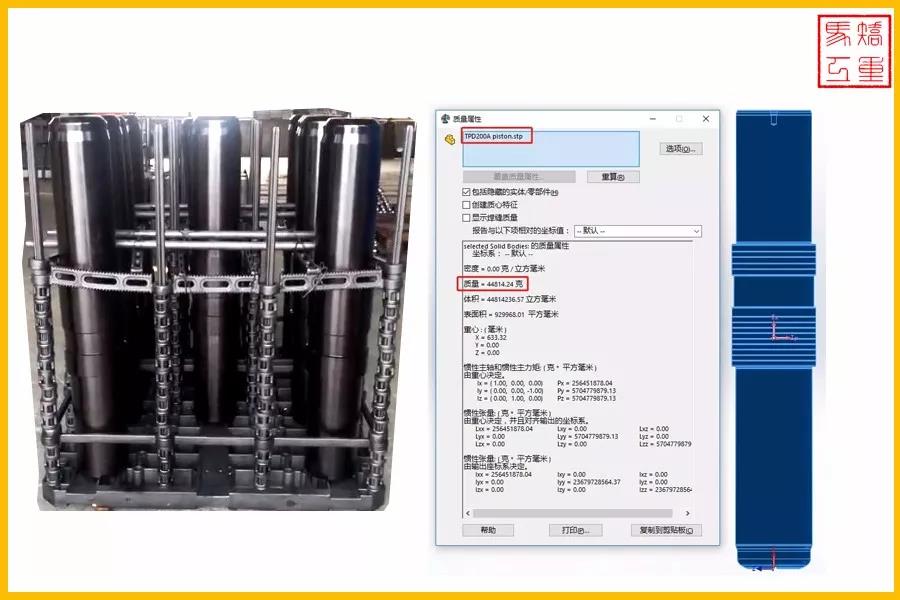

再看一下全面的三維結構圖，包括油封都一一列出
正文
1、開裂【圖片請點開放大看】

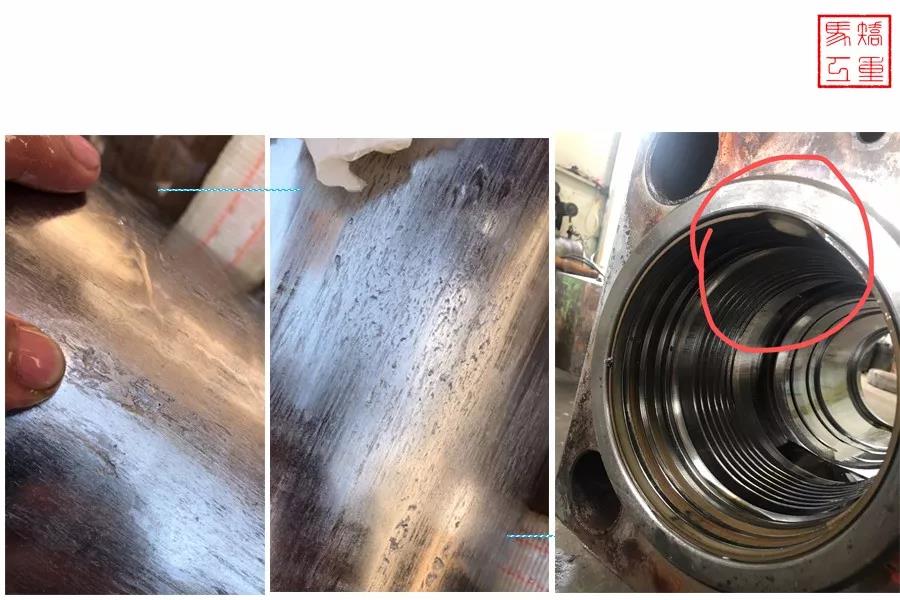

解析：如圖為活塞小直徑放大圖和細節圖。
類似于這樣的故障，部分活塞廠家，也許自己也不知道原因所在，可能告知你為“拉傷裂紋”，問題是：拉傷的活塞都有這個裂紋嗎？？？？
其實，鑒定方法并不複雜，首先①線切割-②使用硬度計測量芯部硬度（35≥45為合格硬度區間值）③如果低于35度甚至隻有20多度，則，在大活塞，特别是沖擊功比較大的破碎錘上，特别容易出現這個表面裂紋 ④出現裂紋後，單邊的公差就會呈幾十絲的漲開，從而破壞正常的活塞與缸體的間隙，造成嚴重的拉傷。
答案：活塞故障，造成重大損失
2、斷裂、縱向開裂

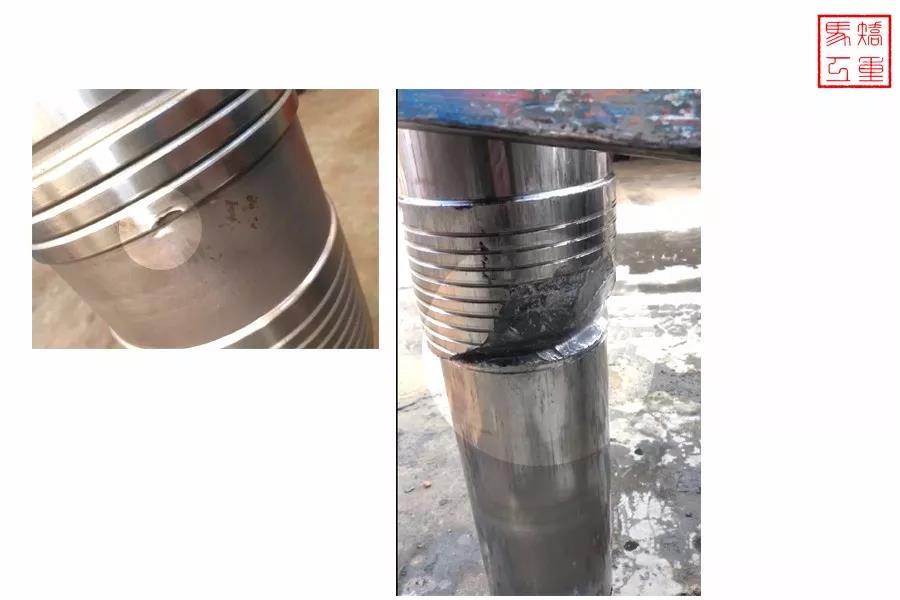

解析：明顯活塞故障，活塞斷裂，此種情況 ①材料問題 ②熱處理問題
解決方案：更換活塞
答案：活塞故障
3、膨脹繼而嚴重拉傷
解析：
此種故障較難分析故障原因所在，如果确保
①裝配公差
②缸體同軸度、圓度

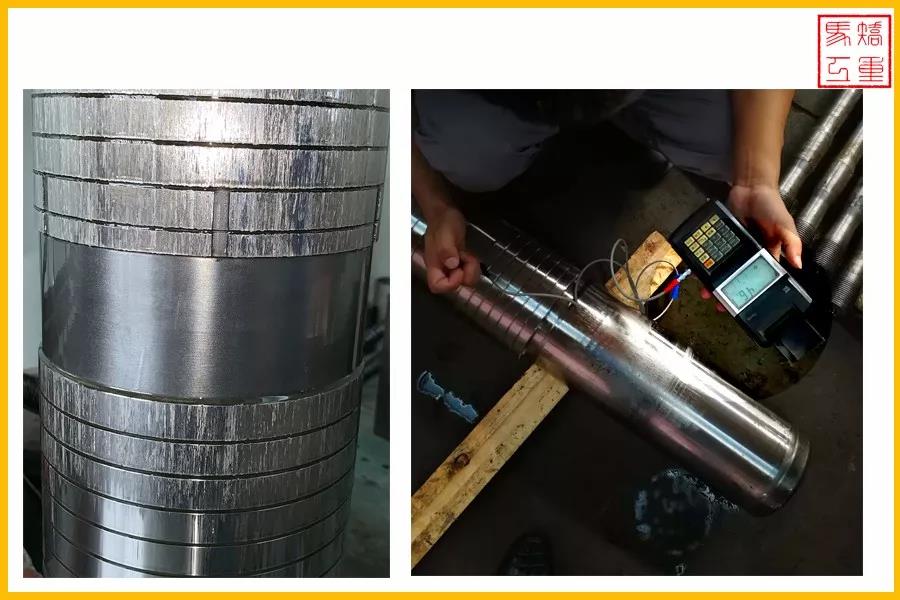

③活塞研磨精度-圓度與同軸度的前提下，我們繼續往後面推，如右圖檢測活塞表面硬度【HRC58≥62】 ，如上圖，明顯活塞硬度不足，但是也不至于如此拉傷，我們繼續檢測，可以自制一個油桶，足夠大，然後，加溫使得油的溫度達到80℃，保持活塞浸透超過30分鍾，再及時測量其公差，發現其公差已經超差0.08，這個情況下，缸體如果為進口的，或者缸體熱處理合格的情況下，那麽，熱膨脹大概在0.02-0.04之內，裝配公差一般為0.08左右，這個情況下，缸體與活塞鋼性摩擦，造成強拉傷。
解決方案：更換活塞
答案：用上述方法檢測是否為活塞故障
4、氣蝕、雜質

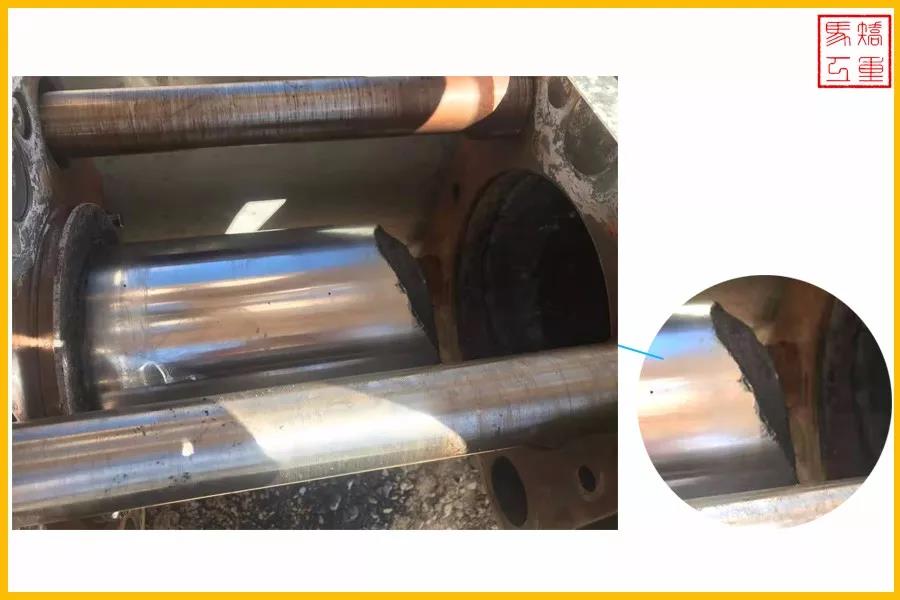

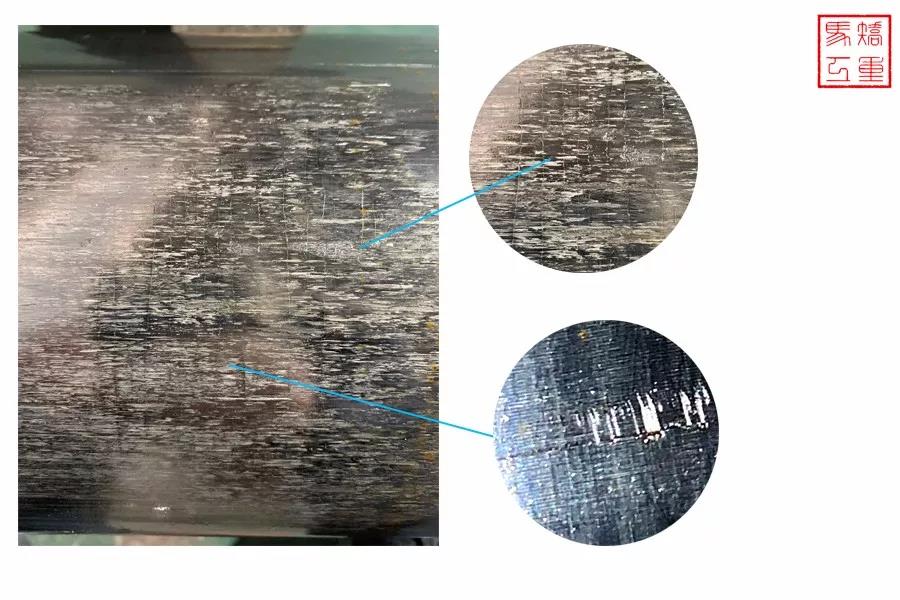

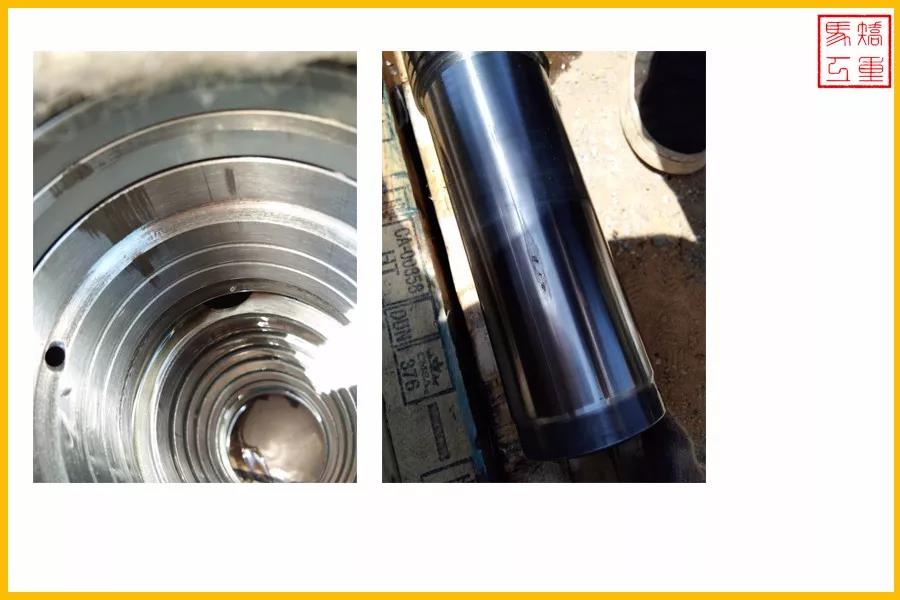

解析：類似這樣的情況，并不少見，如圖，活塞有深坑、缸體有點對點前後對稱縱向拉傷；原因為
①進入雜質，造成活塞運動時，前後失去平衡，有翹頭的概念，造成拉傷
②氣蝕，氣蝕一般出現在缸體中，而非出現于活塞上，氣蝕會造成較深黑洞，其中多餘物質，會在液壓油快速沖擊中，分解，并使得整個缸體拉傷，這個圖片顯然不是
③鏽坑，如圖并非鏽坑，鏽坑一般因活塞材質（比如一些廠家迫于市場壓力，使用42CRMO或者索性使用40CR等材料）或者存放時，沒有注意将活塞推入缸體，雨水天，造成腐蝕，時間長，黃鏽形成黑鏽終成坑，一般，沒有到保養期就開始漏油的小微型破碎錘，此現象常見。
解決方案：更換活塞
答案：非活塞故障
5、內凹與爆頭
①釺杆熱處理硬度過高、同時，釺杆廠家為了保護釺杆，未按圖施工，造成釺杆打擊面小面積凸出，造成巨大壓強，使得低碳合金鋼的活塞，內凹----------非活塞質量問題
②爆頭有多種，如果打擊頭部整體脫落式的爆頭-----活塞質量問題
③活塞頭部打成馬蜂窩狀

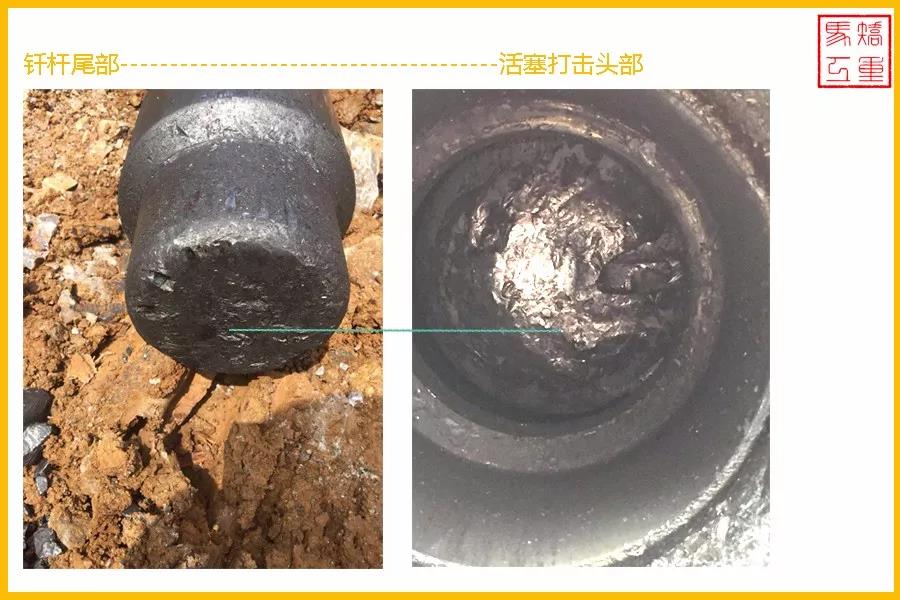

解析：如圖，釺杆尾部已經打成馬蜂窩狀，同時活塞打擊頭部業已如此，這個情況的發生，一般是活塞頭部掉塊、或者釺杆尾部開裂，後掉塊等原因，再加上持續的打擊，造成如此現象
答案：如果早期，看是釺杆還是活塞先損壞，就可以分辨出是活塞或者釺杆的故障原因。末期，也可以分析，難度較大，可以打磨活塞的打擊斷面，打磨到見藍光，然後用硬度計來測試硬度，如果硬度很低，低于30HRC，則是活塞的質量問題。

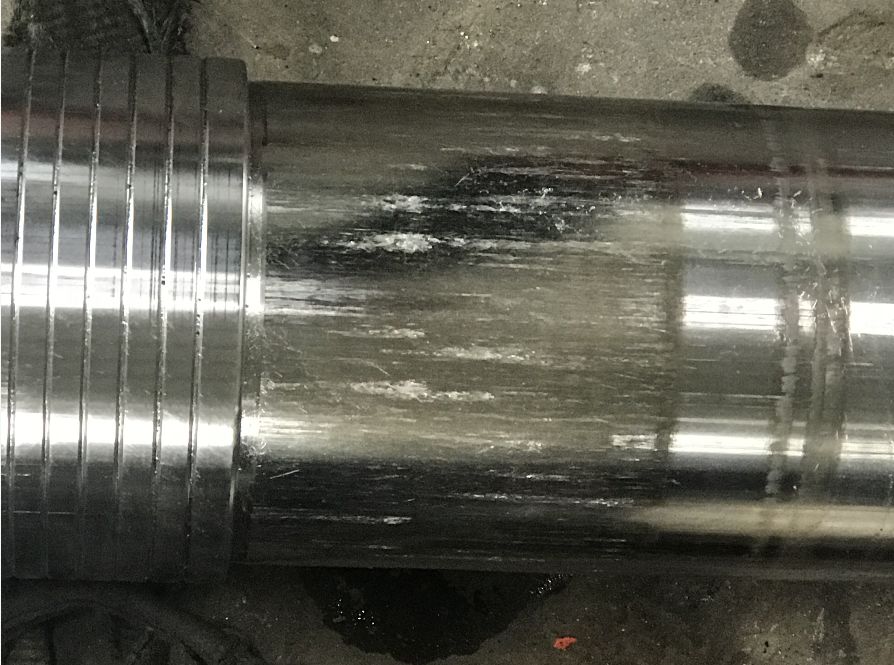

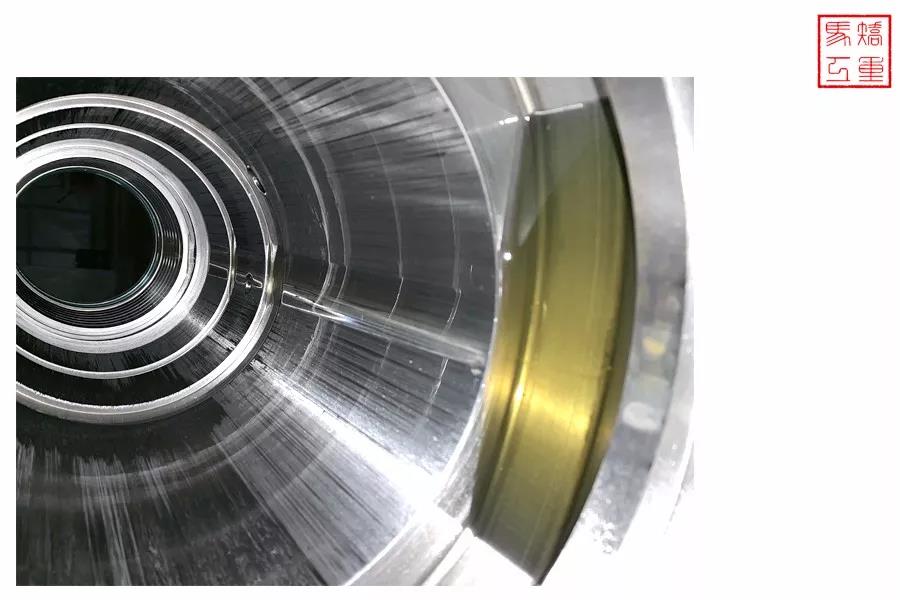

6、嚴重拉傷
解析：如圖為防塵封翻邊，而造成的嚴重拉傷
答案：非活塞故障

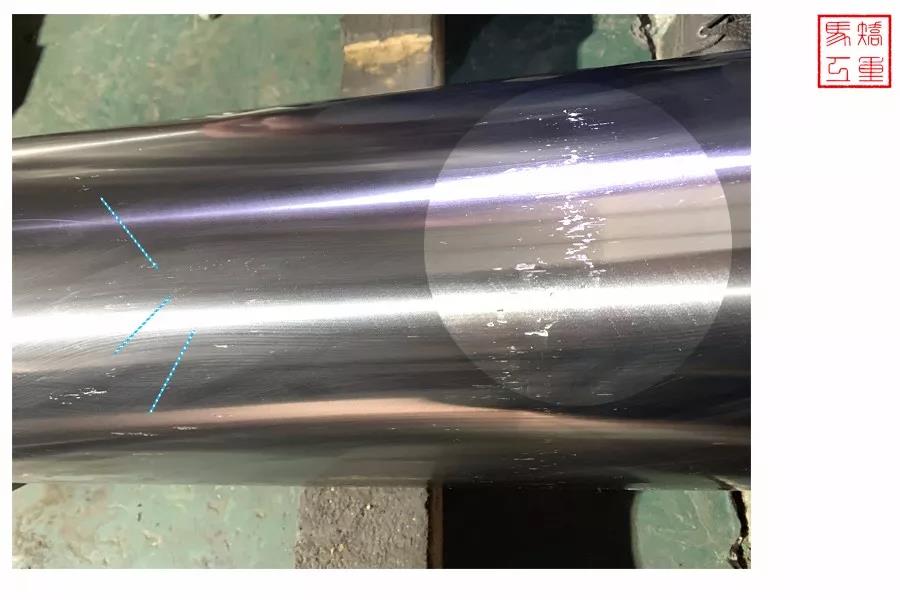

7、掉塊、掉渣
解析：活塞表面掉渣，細微的鋼性物質，在液壓油高速沖擊下，對缸體形成了仿若激光射線一般的輕微拉傷，同時發現故障的起因是主油封位置漏油
答案：活塞故障

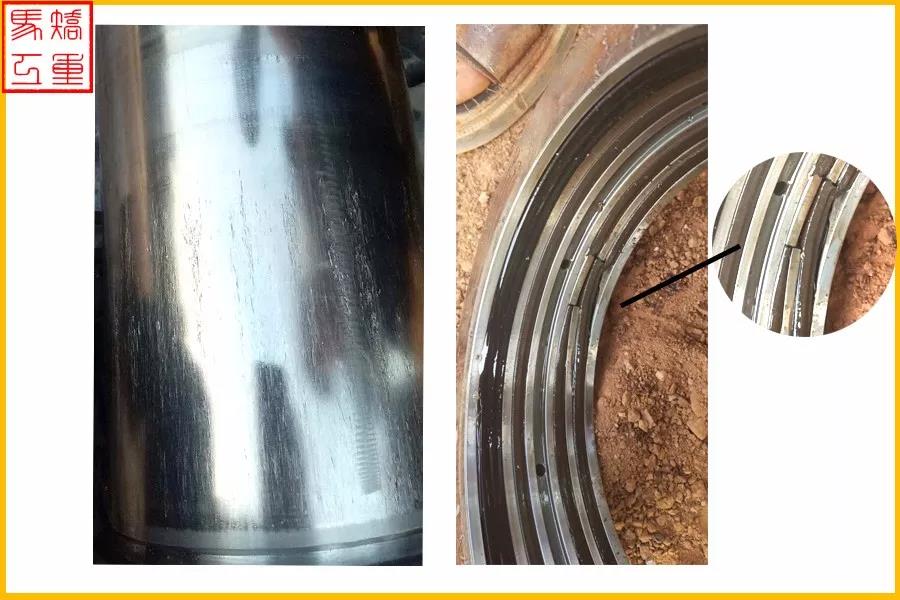

8、主油封位置拉傷
解析：如圖為活塞環、或者斯特封斷裂後，導緻上下對稱點（主油封）部位拉傷，如下圖所示
答案：非活塞故障
9、慢漏氣故障

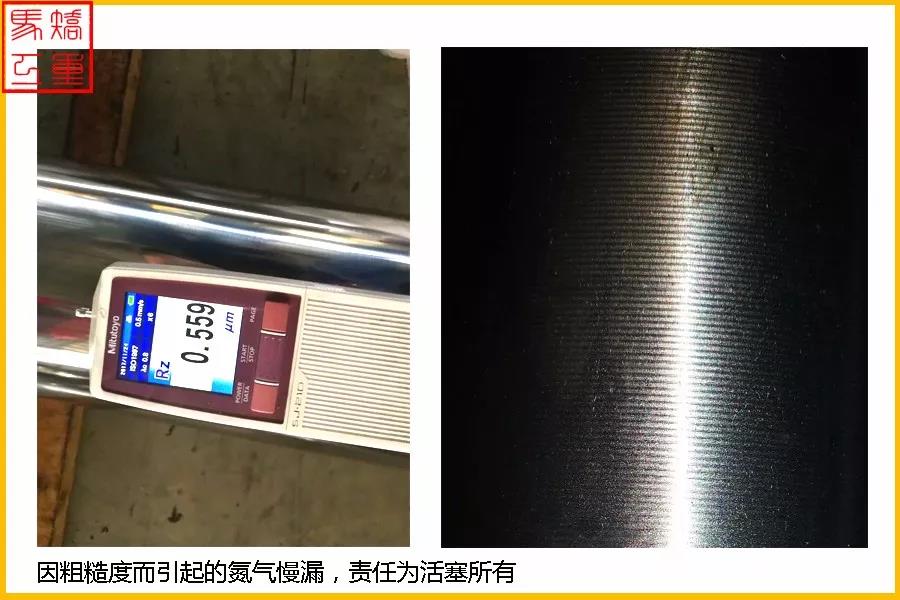

解析： 活塞粗糙度超标，緻使氣封失效

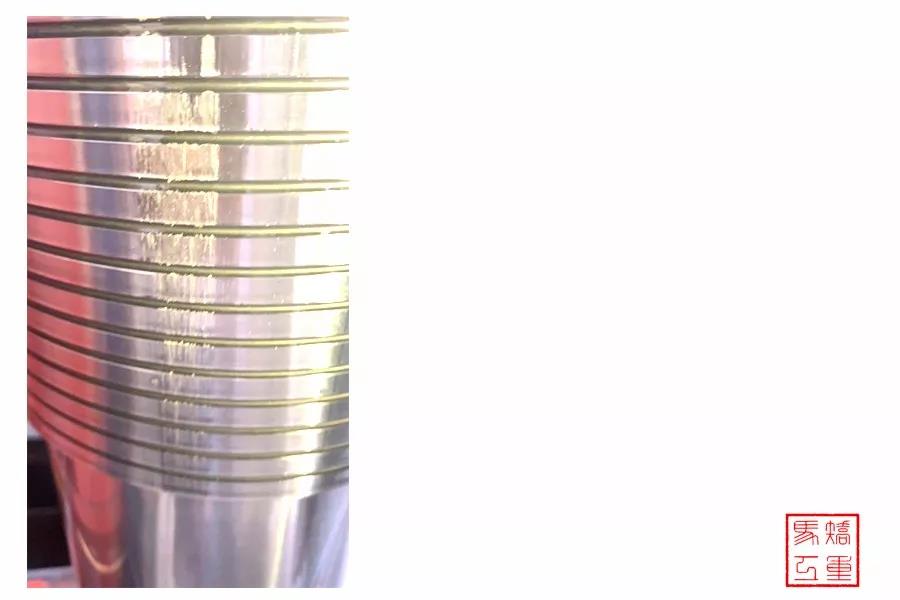

①左側為合格的活塞粗糙度檢測上限【0.2≥0.7】
②右側圖片為不合格的活塞放大圖
答案：活塞故障
10：活塞與中缸體發生撞擊
解析：
1、圖左 為活塞質量問題，掉塊
2、圖右有兩個原因 ①沖擊錘設計問題，活塞撞擊中缸體 ②活塞材質問題，整體掉塊後脫落
答案：圖左活塞故障 ；圖右需要分析，一般為設計問題，非活塞故障
還有很多形形色色的故障案例，但是，千篇一律，萬法歸宗，不盡之處，敬請海涵，同時，我們還将繼續努力，收集更多的案例信息，以便更加方便大家觀看和參考。
後恭祝大家
2020心想事成，五路财神保佑您，财源廣進，心想事成。
